（3分）在图所示电路的适当位置，标出表示伏特表和安培表的符号，并用“＋”或“－”标明正、负接线柱。

（6分） “在观察水的沸腾”的实验中：
(1) 在实验中，除实验装置图中提供的仪器外，还有          没有在图中出现。
(2) 在水的沸腾过程中若撤去酒精灯，沸腾现象      立即停止。(选填“能”或“不能”)
(3) 水沸腾后，形成的气泡从杯底上升过程中，逐渐变        。(选“大”   或“小”）

（16分） 图所示是小明探究影响电流热效应的实验电路连接情况图，开关闭合一段时间后，他发现两瓶煤油中的液面都没有改变，小明断定电路中出现了断路，于是他用电压表开始检查断路位置。请回答有关他检查断路故障的问题：（说明：电源完好，电路只有一处断路故障。）

你认为他应依次检查哪些位置？
答：                                            。
（1）  请把检查某一位置是否断路时电压表接入的位置，以及可能观察到的现象和相应的结论填入下面记录表格中。

电压表接入位置	观察到的现象	结论

（2）  若不用电压表，用其他器材也能检查电路故障。你选用的其他检验器材是：________________________。请把用其他器材检查某一位置是否断路时接入的位置，以及可能观察到的现象和相应的结论填入下面记录表格中。

接入位置	可能观察到的现象	结论



（8分）给你两个用丝线系着的吹足了气的气球，请你分别设计力学和电学小实验各一个，并在下表中简要填写出有关操作过程和实验结论（即所能说明的物理知识）。

实验类别	力学实验	电学实验
操作过程
实验结论

（7分）一辆质量为1.5t的小货车，载有质量为0.8t的货物，四个车轮与地面接触的总面积为0.1m²，若小贷车在4000N的牵引力的作用下滑平直公路匀速行驶500m，所用时间为400s，
求：（1）小货车对地面的压强；
(2)小货车所受阻力的大小；
(3)牵引力做的功和牵引力的功率。

（7分）把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？

下列面镜、透镜中，都能对光线起会聚作用的是　（??）

A．凹镜、凹透镜	B．凹镜、凸透镜
C．凸镜、凸透镜	D．凸镜、凹透镜

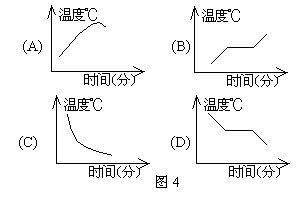

在图所示的各图中，表示晶体溶解的图象是　（??）
　　　

关于分子运动论，下面说法正确的是　（??）

A．扩散现象说明分子之间存在着相互作用的力

B．物体的温度越高，说明它的分子运动得越剧烈

C．固体和液体很难压缩，说明固体和液体分子间没有空隙

D．分子间只存在着相互作用的引力

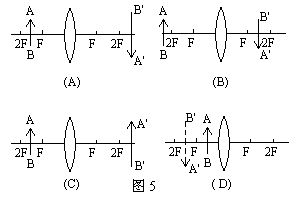

如图所示，A'B'为AB的像，其中正确的是　（??）
