交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用。如图甲所示是酒精测试仪简化的工作电路，已知电源E的电压U＝4V，定值电阻R_o＝2Ω。图中酒精气体传感器电阻Rt的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0. 2mg/ml为酒驾判断标准，求：

(1)当被检者的酒精气体浓度为0时，电压表的示数；
(2)当电压表的示数为2V时，被检者是否判断为酒驾，此时传感器电阻Rt消耗的电功率。

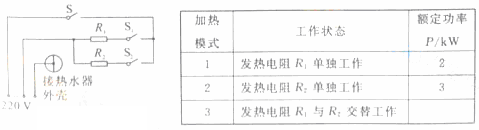

图示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数．

（1）该电热水器的插头应接入     孔插座．
（2）若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）
（3）若该电热水器连续正常工作15min，消耗电能0.55．通过计算说明该电热水器采用了哪种加热模式．

在如图所示的电路中，电源电压和各灯泡的阻值均保持不变。电流表的量程为0 3A，灯泡L₁的电阻R₁=10Ω.请画出该题的各个等效电路图。
(1)只闭合开关S₁、S₄时，电流表的示数为1A。当将滑动变阻器滑片拨至中点处，再将S₂闭合时，电流表的示数为1.5A，则在不损坏电流表的情况下，滑动变阻器可以消耗的最大功率与最小功率之比为多少?
(2)只闭合S₃时，电路消耗的最大功率为P1;只闭合S₄、 S₅时，电路消耗的最小功率为P₂；只闭合S₂、S₃、S₅时，电路消耗的最小功率为P₃。已知P₁:P₂:P₃=42:35:30,则R₂、R₃的限值各为多少?

“赛龙舟”是端午节里的传统节目。小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路。当闭合开关S、S₁、S₂，且滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。求：

（1）两灯都正常发光时电流表的示数为多少?
（2）该电路中最大电功率和最小电功率分别为多少?

寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表所示，请回答下列问题：

（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？
（2）该“暖手宝”正常工作3分钟产生的热量是多少？
（3） 小明奶奶家离变电站较远（变电站输出的电压为220V），输电导线的总电阻为11?，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）

在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R_X串联接入电路，根据电压表的示数可以测出RX的阻值，这是一种测量大电阻的方法。如图所示的电路中，电压表的内阻RV=20kΩ，量程为150V，最小分度值为5V，电压U=110V，电压表的示数为50V。

（1）求电路中的电流大小。
（2）求待测电阻R_X的阻值。
（3）上述电路中，若将R_X换成阻值约为20Ω的小电阻，用这种方法能否准确测出它的阻值？写出你的判断依据。

如图甲所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，R₁和R₂中的某个电阻其“I－U”关系图线如图乙所示。求：

（1）定值电阻R₁的阻值；
（2）滑动变阻器的滑片在中点时整个电路消耗的电功率；
（3）在图乙中，作出另一个电阻的“I－U”关系图线。

如图所示电路，电源电压为6V且保持不变，电阻R₁为10Ω，开关S闭合后电压表的示数为2V，通电时间5min。求：

（1）电路中的电流；
（2）R₂的电阻值；
（3）R₂的电功率；
（4）电路消耗的电能。

图所示电路中，电源两端电压保持不变，滑动变阻器的最大阻值为R。当开关S、S₁闭合，S₂断开，滑动变阻器的滑片P移到A端时，电阻R₂的电功率为P₂，电流表的示数为I₁；当开关S、S₂闭合，S₁断开时（滑片P位置不变），电阻R₂的电功率为P₂'，电流表的示数为I₂，且P₂:P₂'＝16:25；当开关S闭合，S₁和S₂都断开，滑动变阻器的滑片P移到某点C（图中未画出）时，滑动变阻器接入电路的电阻为R_C，电压表V₁的示数为U₁，电压表V₂的示数为U₂，已知U₁:U₂＝1:2，这时R₂的电功率为9W，R_C的电功率为3W。

（1）求I₁与I₂的比值；
（2）求R_A与R_C的比值；
（3）若通过闭合或断开开关及移动滑动变阻器的滑片P，使电路的电功率达到最大，求此时的电功率P_m。

如图甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R₁两端的电压随滑动变阻器R₂阻值变化的图像如图乙所示．

问：（1）当R₂为10Ω时，电压表V₁的示数是多少？
（2）当电压表V₁示数为2V时，R₁的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R₁的功率是多少？
