科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

如图所示的电路中，电源电压不变，R₁=R₂=R₃=6Ω．某同学误将一电流表并联在R₁两端，闭合开关后，读得电流表示数为0.6A，则电源电压U=    V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是    V，每只电阻消耗的电功率是    W，电流每分钟在每只电阻上产生的热量是    J．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

汽车照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝，主要照亮车前较远的路面，另一根是功率较小一些的近光灯丝，主要照亮车前较近的路面．你认为远光灯丝和近光灯丝的连接是    联．小亮家汽车照明大灯上标有“12V  60W/55W”的字样，在一段回家的路上，一个照明大灯消耗的功率和时间的关系如图所示，则在10分钟内该大灯消耗的电能是    J．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

如图所示是一种自动测定油箱内油面高度的装置．油量表是用    表改装的；当油箱中的浮标向上运动时，R的电阻值将    ，此时电路中的电流将    ．（填“增大”或“减小”）

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：填空题

如图所示是小明探究“比较不同物质的吸热能力”的实验装置．为保证不同物质能吸收相同的热量，甲、乙两个电阻丝的阻值必须    ；实验时还要使这两种不同物质的初温和    都相同；实验中读取温度计示数时，视线要与温度计中    ．如果甲瓶中液体温度升高的快，说明甲液体的吸热能力    （选填“强”或“弱”）．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：解答题

某校物理兴趣小组的同学在研究“沙子和水谁的吸热本领大”时，用两个相同的容器分别装有质量都是200g的沙子和水，用两只完全相同的酒精灯在相同环境下分别加热．他们绘制出沙子与水的温度随加热时间变化的图象如图所示．已知酒精的热值是3.0×10⁷J/kg，水的比热容是4.2×10³J/．加热时酒精灯平均每分钟消耗0.8g酒精．那么请问：
（1）图中a图和b图哪个是沙子吸热升温的图象？为什么？
（2）给水加热持续了10min时间，消耗的酒精如果完全燃烧将放出多少热量？
（3））试求出沙子的比热容．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：解答题

如图所示的电路中，有带风扇的电电动机一只，电热丝一段，开关两只（S₁、S₂），插头一只，导线若干，利用这些器材可以连成一个有冷、热两档风的电吹风电路．要求：只闭合S₁时吹冷风，只闭合S₂时既无风又不发热，同时闭合S₁、S₂时吹热风．请你用笔画线作导线按要求将图中的元件连接起来（连线不要交叉）．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：解答题

某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系．他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见表）．

加热的时间/min		1	2	3	4	5	6
甲杯水温/℃	25	27	29	32	34	36	38
乙杯水温/℃	25	26	27	28	29	30	31

（1）在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定______的位置，再调整固定______的位置（选填“A”或“B”）．
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的______、______．
（3）通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式Q_吸=cm（t-t）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值．你认为他的计算结果可靠吗？______，为什么？______．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理检测卷A（一）（解析版） 题型：解答题

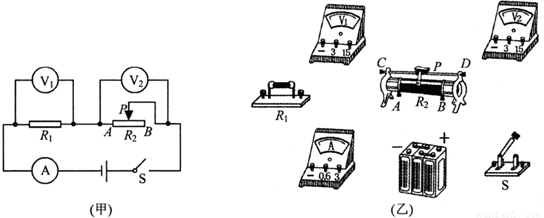

小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R₁为定值电阻，电流表A 选用0～0.6A量程，电压表V₁选用为0～3V量程，电压表V₂选用为0～15V量程，滑动变阻器R₂上标有“50Ω 1A”的字样．

（1）请根据电路图（甲）用笔画线代替导线连接实物图（乙）．
（2）闭合开关前滑动变阻器的滑片P应放在______（A/B）端．
（3）闭合开关S，发现电流表A 与电压表V₂的示数为零，电压表V₁的示数不为零，则电路存在的故障是______．

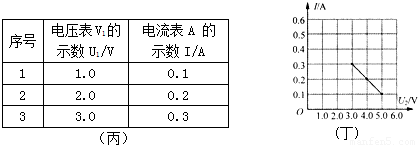

（4）排除故障后，继续进行实验，记录电流表A 与电压表V₁的示数，得到一组实验数据，如表格（丙）所示．分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与其两端电压成______比．

（5）实验中，记录电流表A 与电压表V₂的示数，得到一组实验数据，根据实验数据作出I─U₂图线，如图（丁）所示，电源电压是______V．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于______Ω．
