如图所示，电源电压为6V，闭合开关S后，发现两灯均不亮，检查后发现灯L₁灯丝断了，电路其他部分均正常，如果用电压表测量bc两端电压示数应为______V，测量cd两端的电压示数应为______V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：填空题

如图所示，电源电压为6V，当开关S闭合时，电压表示数为2V，L₁两端电压是    V，L₂两端电压是    V；当开关S断开时，电压表的示数为    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：解答题

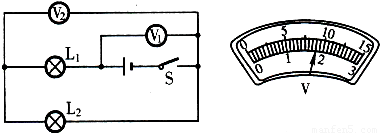

在如图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则灯泡L₁和L₂两端的电压分别为______V和______V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：填空题

如图所示的电路中，V₁的示数为2.5V，V₂的示数为    V，V的示数为    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：填空题

通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是    V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：解答题

下图所示电路中，当开关S闭合后，灯泡不发光．若已经确定问题是由于灯泡断路或短路引起的，在不允许断开电路的情况下，请你利用一只电压表或一只电流表接入电路中的a，b，c，d任意两点间（不造成短路），分别对故障进行分析判断，请参照示例，把方法和判断结果填入下表中（限填写一种方法）

电表	故障（接在何处、开关的开断情况）	现象与结论
电压表	电压表接在a、b间，闭合开关	若电压表有示数，则灯泡断路，若电压表无示数，则灯泡短路
电流表
电压表

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（二）（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．
