科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：填空题

在图（甲）所示的电路中，若电源电压为3V，电流表A₁、A₂的示数如图（乙）所示，则通过R₁的电流是    A，R₂的阻值是    Ω．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：填空题

在如图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L₁、L₂均正常发光．如果灯泡L₁的灯丝突然断开，则电压表的示数将    （选填“变大”、“不变”或“变小”），灯泡L₂将会    （选填“变亮”、“变暗”或“熄灭”）．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：填空题

某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V．造成该现象的原因为是    ．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：填空题

如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将    （选填“变大”、“变小”或“不变”）．当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、3V、4V和5V，则在图示b位置时电压表示数应为    伏．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

如图所示，虚线框内有两个电阻，现已知其中有一个阻值为10Ω的电阻，另一个电阻的阻值未知．小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A请在虚线框中画出这两个电阻的连接方式，并标明其阻值．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：填空题

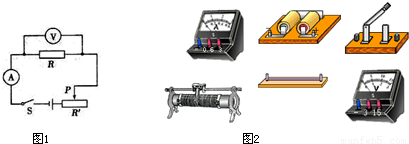

某实验小组为了探究通过电阻的电流跟它两端电压的关系，设计了如图所示的电路（电源电压3V恒定）．

（1）请你根据电路图，用笔画线代替导线在图中完成实物电路连接（要求电表选择合适的量程，导线不能交叉）．
（2）连接电路时开关应    ，闭合开关之前滑动变阻器的滑片应处于    端（选填“左”或“右”）．
（3）闭合开关，调节滑动变阻器得到如下表的数据：

试验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	2.5	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

①该定值电阻的阻值R=    Ω．
②从实验可以得出：通过电阻的电流跟它两端的电压成    比．
③第3次测量时，滑动变阻器连入电路的阻值是    Ω．
（4）探究之余，他们又想知道“电流与电阻的关系”，则他们在探究过程中应该通过直接控制    不变、改变    的方法获取数据，直接得出电流与电阻的关系．这其中运用了    的方法．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

在“用电流表和电压表测小灯泡的电阻”实验中：
（1）如图1所示，小明所连接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画成正确的接法．

（2）电路正确连接后，闭合开关，小灯泡不亮，电流表无示数，电压表示数接近于电源电压，出现这一故障的原因可能是______．
（3）排除故障后，小明同学进行了三次测量，数据记录如右表所示，其中，电压为2V时电流表的示数如图2所示，请将表格中的数据补充完整．

电压U/V	1	2	2.5
电流I/A	0.18		0.28
电阻R/Ω	5.56	7.69	8.93

（4）分析以上实验数据，小明发现小灯泡的电阻值存在明显差异，原因可能是______．

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

如图所示电路，电源电压为9V，R₁、R₂的阻值均为6Ω，R₃的阻值为3Ω，求：
（1）当S₁、S₂都断开时，电流表和电压表的示数各是多少？
（2）当S₁、S₂都闭合时，电流表和电压表的示数各是多少？

科目： 来源：2013-2014学年新人教版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

利用如图1所示的电路测量电阻R_X和电源电压，R为电阻箱，电源电压保持不变．当R的阻值为图2所示时，电流表的示数为0.1A；当R的阻值为15Ω时，电流表的示数为0.2A．
（1）图2中电阻箱的示数为多少？此时它两端的电压为多少？
（2）电阻R_X的阻值为多少？电源电压为多少？
