科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：填空题

某同学分别用如图所示的（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力    （b）图中受到的压力；（a）图中手施加的动力    （b）图中手施加的动力（选填“大于”、“等于”或“小于”）．

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

在研究性学习中，有一组同学设计了“测定斜面的机械效率”的实验．

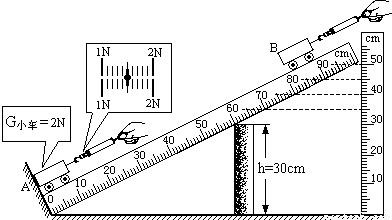

如图所示，用高为30cm的木块将带有刻度的平木板垫起，构成一个斜面，并使它固定，把小车放在斜面底端A，用弹簧测力计拉着小车从位置A沿斜面匀速上升到B位置，上升过程中弹簧测力计的示数如图所示．

（1）根据题中提供的信息，在下面的实验记录表格中完成相关的内容：

小车的重力G/N	沿斜面的拉力F/N	小车沿斜面上升的距离L/m	小车上升高度h/m
2		0.8

（2）根据以上的实验记录，完成下列计算：
拉力F在这过程中做的有用功是：______；
拉力F在这过程中做总功是：______；
该次实验的机械效率是：______．

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是测定额定电压为3.8V小灯泡额定功率的实物连接图，电源电压为6V保持不变．
（1）根据你所设计的电路图将实物电路连接好．（要求：滑片P向右移动时，电流表示数变小．）
（2）实验时发现电压表示数为2V，为测额定功率应将滑动变阻器滑片P向______移动，使电压表示数为______V．
（3）利用该实验装置还可以完成（研究）______等实验．
（4）如果实验中电压表0～15V的量程不慎被损坏，轩宇同学硬是想了办法也测算出了该小灯泡的额定功率．请你在方框内画出他实验的电路图．

（5）重新连接电路．闭合开关S后，调节滑动变阻器，电压表的示数为______V时，小灯泡正常发光．此时电流表的示数如图所示，则小灯泡的额定功率为______W，灯丝电阻为______Ω．
（6）轩宇同学移动滑动变阻器滑片P，又做了两次实验，得到两组数据后，计算出小灯泡电功率的平均值．你认为轩宇同学的做法是否合理？
理由是：______．
（7）闭合开关后，可能出现下列几种不正常现象，请用短线连接对应的可能原因．
灯泡不亮，电流表有较大示数，电压表的示数为零 电压表量程选错
电流表有示数，电压表的指针迅速打到刻度盘右端 变阻器电阻全部连入电路
移动触片P时，电压表、电流表示数均不随之变化 灯座两接线柱短路．

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比．”这就是焦耳定律，有公式可表达为：Q=I²Rt．受动脑筋的小明在探究这个问题时，设计了如图所示的实验，只连接一次电路就完成了实验探究．他的方法是用电阻丝（其中R_甲≠R_乙）给烧瓶中的煤油（煤油质量相同）加热，然后观察煤油在插入密封烧瓶里的玻璃管中上升的高度，就可以对比电阻丝放热的多少．请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题．
（1）探究电热的多少与电流的关系，应该对比______两个烧瓶中煤油柱上升的高度，而这两个烧瓶中电阻丝阻值应该______．
（2）探究电热的多少与电阻的关系，应该对比______两个烧瓶中煤油柱上升的高度．
（3）有许多家用电器的工作原理即为焦耳定律，请举两个例子．______．

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2.5V．
（1）电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是______
（2）在如图方框内画出电路图，并将实物图连接完整．改正电路后，他将测得的数据及计算结果填在下面的表格中：

实验次数 物理量	1	2	3	4
电压U/V	2.5	2.0	1.5	1.0
电流I/A	0.30	0.26	0.22	0.20
电阻R/Ω		7.7	6.8	5.0

小灯泡正常发光时的电阻为______Ω（保留一位小数）．多次改变电压值，同时测出对应的电流，求出灯泡的电阻是否是为了求平均值，减小实验的误差？______（选填“是”或“不是”）．
（3）分析表中的数据发现灯丝的电阻是变化的，这说明______．这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝______烧断（选填“容易”或“不容易”）．
（4）小明还想测出一段电炉丝的电阻值，可是在连接电路时发现电流表已被烧坏；请你利用现有器材（电压未知的电源、量程
合适的电压表、最大阻值为20Ω的滑动变阻器、开关各一个，导线若干），帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路．把你设计的实验电路图画在虚线框内（电炉丝的符号为“”）．

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年江苏省连云港市新世纪实验学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，L是标有“2V 1W”字样的灯泡，电流表A₁、电流表A的量程均为0～0.6A，电源电压保持不变．将滑动变阻器的滑片P滑至b端．
（1）断开S₁、闭合S₂，电压表的示数为6.0V，电流表A的示数为0.30A．求滑动变阻器的最大阻值以及它在1min内产生的热量；
（2）闭合S₁、S₂，电流表A₁的示数为0.10A，求R₁的阻值；
（3）断开S₁、S₂，为了保证电路的安全，求滑动变阻器的阻值调节范围．
