如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R₁为定值电阻．当闭合开关S，A板上受到的压力F增大时闭合开关S；
（1）电流表示数将______，电压表的示数将______．
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把______（填“电流表”或“电压表”）改装为压力计．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：填空题

我国自行生产的某种型号的混合动力汽车，所用的蓄电池组的部分参数如下表所示．测试人员驾驶该车在平直公路上以50km/h的速度匀速直线行驶0.5h，消耗汽油放出了2.3×10⁸J的能量．这一过程中，蓄电池组储存的能量由最大值的80%增加到最大值．已知汽车行驶时所受阻力f和车速v的关系如图所示．则汽车发动机的牵引力为    N，牵引力做功为    J；这种汽车内燃机中汽油能量转化效率为    ．

输出电压/V	300
额定功率/kW	30
最大容量/kW?h	30
质量/kg	320

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图：


（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）装卸工人用图甲乙所示的装置将一货物提至高处，请你在图上画出绳子的绕法；
（3）在图丙中标出通电螺线管的一条磁感线的方向和小磁针的N极．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块．请回答下列问题：

（1）该实验的目的是研究物体动能的大小与______的关系；
（2）让同一的铁球从斜面的不同高度由静止释放的目的是______；
（3）该实验是通过观察______来比较铁球动能的大小，选择______（选填“粗糙”或“光滑”）的水平桌面做该实验，比较容易观察出实验结果；
（4）通过甲乙两图的实验探究可以得出的结论是：______；
（5）举出一个实例进一步证实本实验得出的结论是：______．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

次数	Ia/A	Ib/A	Ic/A
1	0.10	0.12	0.22
2	0.20	0.24	0.44
3	0.25	0.30	0.55

（1）通过对上面数据的分析，可以得出是：______；
（2）测量三次的目的是：______，在实验中我们可以采用______的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：______．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

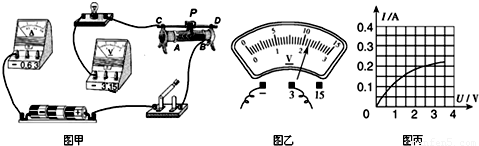

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（2）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．

（3）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______ 额定功率（选填“＞”、“＜”或“=”）．为测定小灯泡的额定功率，此时应将滑动变阻器的滑片向______（选填“A”或“B”） 端移动．
（4）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．
（1）如图所示，质量相等的两瓶煤油中都浸泡着一段材料与长度均相同的金属丝，已知甲电阻比较小，则两根金属丝中横截面积较大的是______（选填“甲”或“乙”）；
（2）实验中，小明和小丽发现乙烧瓶中温度计的示数升高较快，这表明：在______和______均相等的情况下，导体的电阻越大，产生的热量越______；
（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成质量、温度均相等的水，并使甲、乙两烧瓶中金属丝的电阻______；水和煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）；实验发现水的温度上升得慢，表明______的比热容比较小．

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，灯泡L与滑动变阻器R分别标有“6V 3W”和“24Ω 1A”字样，当开关S闭合，滑片P在A端时，灯泡正常发光，设电源电压和灯的电阻保持不变．则：
（1）灯泡正常发光时的电阻值是多少？
（2）电源电压为多大？
（3）当滑片P滑到B点时，此时电路中的电流为多大？滑动变阻器的实际消耗的功率为多大？

科目： 来源：2012-2013学年江苏省南通市实验中学九年级（上）期末物理试卷（解析版） 题型：解答题

学习了机械效率知识后，小明同学对“斜面的机械效率跟什么因素有关”这课题提出了一些值得探究的猜想：A．跟斜面的倾斜程度有关；B．跟斜面的粗糙程度有关；C．跟物体的重力有关．同时小明同学为了证实其中的部分猜想是否正确，设计方案并进行了如图所示探究，记录如下数据：

实验次数	斜面倾角	斜面粗糙程度	物重G/N	斜面高度h/m	拉力F/N	斜面长度s/m	有用功W有/J	总功W总/J	机械效率η
①	30°	粗糙	1	0.5	0.7	1	0.5	0.7	71%
②	30°	稍光滑	1	0.5	0.6	1	0.5
③	45°	粗糙	1	0.7	0.9	1	0.7	0.9	78%

（1）请你替小明在上表中的空格处填上适当的数据（小数位参照表中的相关数据）
（2）小明在实验中是如何改变斜面的倾斜程度的：______．
（3）此实验的研究方法与下列事例______（填写字母）相同：
A．引入“合力”的概念              B．保持电阻不变研究电流与电压的关系
C．将撬棒抽象为绕固定点转动的硬棒  D．用木块被推的距离来表示物体动能的大小
（4）通过对比实验①②数据，可验证猜想：______（填写字母）．
（5）通过对比实验①③数据，可以得出的探究结论是：______．
（6）若要验证猜想C，你的办法是：______．
