科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示物体A的长度的测量值是    cm．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数是______Ω．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，体温计的示数是    ℃．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

在如图中画出力F对支点O的力臂L．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

如图是某物体的温度随加热时间变化的图象，由图象可知构成该物体的物质的熔点是______℃，该物体的熔化过程经历的时间为______min．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

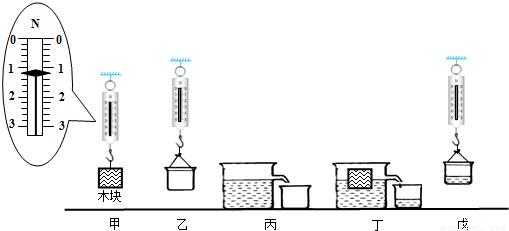

某同学为验证漂浮在水面上的木块受到的浮力大小是否符合阿基米德原理，他进行了如图所示的实验．

（1）分析图中提供的信息，可知图丁中木块所受浮力大小为______N．
（2）根据图乙和图戊两次测量的目的是间接测量______的大小．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究电流产生的热量与哪些因素有关，小丽采用了如图所示的实验装置，将两段阻值分别为R₁和R₂的电阻丝（R₁＜R₂）密封在完全相同的烧瓶中，瓶内装有质量相同的煤油．设实验中所用的各种同类器材性能相同．闭合开关，两段电阻丝工作一段时间后，可观察到______（选填“甲”或“乙”）烧瓶中温度计示数较高．这表明，在通电时间和______相同时，______越大，电流通过导体产生的热量越多．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题

小刚想用电流表、电压表测量一段电阻丝R_x的电阻值（大约几欧），他已连接了如图甲所示的部分电路．

（1）请用笔画线代替导线，将如图甲所示的实验电路补画完整．
（2）小刚正确连接电路后，闭合开关，调节滑动变阻器的滑片P，发现电流表始终无示数，电压表有明显示数且始终不变，产生这种现象的原因可能是______．
（3）排除电路故障以后继续实验，当电压表示数为3.6V时，电流表的示数如图乙所示，则电阻丝R_x的电阻值为______Ω．

科目： 来源：2012-2013学年江西省景德镇一中九年级（上）期末物理试卷（解析版） 题型：解答题
