科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：选择题

如图所示的电路中，电源电压恒定，R₁为定值电阻．闭合开关S，滑动变阻器R₂的滑片P由b端移到a端的过程中，下列说法正确的是（ ）

A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图有一个动滑轮，已知拉力为6N，物体A上升了20cm则拉力做功    J，若物体A重为10N则滑轮的机械效率为    ．

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

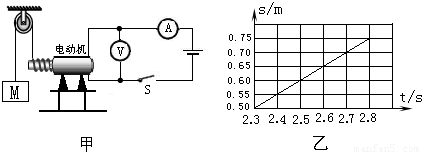

物理兴趣小组的同学用图甲所示的装置来提升重物M，图乙是物体上升过程某段时间内的s-t图线．已知物体重为1N，闭合开关后，在2.4s～2.8s这段时间内，电流表和电压表的示数分别为0.2A和4V，则2.4s～2.8s这段时间内该装置提升重物做得有用功为    J，它的效率是    %．

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：解答题

如图要测量一未知电阻，当开关在1处时电阻箱的阻值是20欧，电流表示数是0.6A 当开关在2处时电流表示数是0.4A求
（1）电源电压
（2）求R
（3）求开关在2处时电阻R的功率．

科目： 来源：2012-2013学年江苏省南通市通州区平潮实验中学九年级（上）期末物理模拟试卷（解析版） 题型：解答题

为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3伏）、电压表、多个小灯泡、开关、导线若干．

（1）请用笔画线代替导线，完成电路的连接（电源为3伏的电池组）要求电压表测L₁两端的电压；
（2）电路连接正确后进行实验，某小组分别测出L₁、L₂两端的电压和并联电路的总电压，电压表示数相同，如图所示电压表示数为______ V；
（3）进一步分析实验数据后，实验小组的小瑛同学发现了一个重要问题：并联的两个灯泡的电压明显小于3.0V，还有部分的电压哪里去了呢？小英测量了一下电源两端电压发现电压为2.65V请分析这电压的减少是不是因为线路上的电阻引起的？______（选填“是”或“不是”）因为______．
