科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：填空题

如图，电压表V₁、V₂、V₃的示数分别为5V、2V、8V，电流表的示数为0.4A．则L₁两端的电压为    V，L₂两端的电压为    V，L₃两端的电压为    V，电源电压为    V．通过L₁、L₂、L₃的电流分别是    A、    A、    A．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：填空题

如图，闭合开关，两灯都不亮，电流表的指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是    ．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：填空题

如图电路中，电源电压不变，开关S闭合，灯L₁、L₂都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是    ．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

根据电路联接情况画出电路图．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

O为支点，在C点施加最小的力使杠杆如图静止，作出力F₂的示意图．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：填空题

用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

如图，若要使L₁、L₂并联，三个圆圈内应填何种电表符号：①______②______③______；若要使L₁、L₂串联，三个圆圈内应填电表符号． ①______②______③______．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

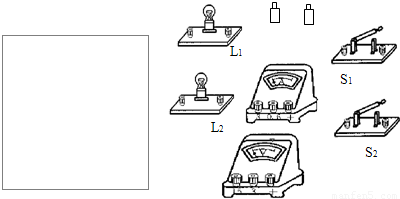

如图所示，现有-个电池组、两个开关、两盏电灯和电流表、电压表各一只，要求：只闭合S₁时L₁亮，再闭合S₂时L₁、L₂都亮，电流表测通过L₁的电流，电压表测L₂两端的电压．请你根据要求画出电路图，再连接好上面的实物电路图．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图中画出正确的连接方法．

科目： 来源：2006-2007学年江苏省扬州市邗江区东洲片九年级（上）期中物理试卷（解析版） 题型：解答题

神舟五号-我们的飞天梦
2003年10月15日9时，随着火箭发动机的轰鸣，长征二号F运载火箭将我国第一艘载人航天飞船“神舟五号”送入太空，实现了中华民族五千年的飞天梦．

小明利用星期天到青岛会展中心观看了有关“神舟五号”的航天展，他搜集了一些问题，回到班上想要考考你：
（1）长征二号F火箭：它的发动机工作时将内能转化为______能．它是利用向后喷出气流而使自身受力前进的，这是运用了力的作用是______的道理．
（2）飞船上的太阳能电池翼：是为飞船提供能源的装置．它的作用是将太阳能转化为______能．
（3）飞船的运行过程：飞船沿椭圆轨道围绕地球运行了14圈，轨道上离地面最近点200km，最远点350km．从远地点到近地点运行的过程中，飞船的速度______，势能______．
（4）太空生活与工作：若不穿太空服，只带氧气瓶，航天员能否走出舱外？运用你所学的物理知识说出一条理由．答：______（填“能”或“不能”）．因为舱外______．
（5）返回大气层：这时飞船与大气层发生剧烈摩擦，变成一个火球，将______能转化为______能．因此给飞船降温十分重要．一种重要的降温方式就是“烧蚀防热”：在飞船表面涂有一层高分子固体材料，让这些材料在发生物态变化时吸收热量．你认为可能发生的物态变化有______、______、______，理由是这些物态变化都是______过程．
（6）降落：飞船距离地面15km时，速度达到200m/s．若不打开降落伞，则速度保持不变，飞船落到地面仅仅需要______s的时间．
