如图所示，电能表的示数是______kW?h．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

物理小组的同学们组装了如图1所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料．

（1）若要比较液体的吸热本领，应选______两图的实验装置进行实验．（在“甲、乙、丙”中选填）
（2）实验过程中，若浸在液体中的温度计示数都升高了50℃，加热时间较短的液体比热容较______．
（3）实验过程中，若加热相同的时间，温度升高较多的液体比热容较______．
（4）根据实验数据同学们绘制出如图2所示的图象．由图象可知：液体______的比热容较大．（选填“A”或“B”）

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

如图所示，在玻璃瓶中放入少量水，用瓶塞盖紧瓶口，然后往瓶中打气．当瓶塞被推开时，可以看到瓶内有“白气”产生．这是由于瓶内气体对______做功，使气体内能______，温度______，水蒸气液化成小水滴而形成的．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：填空题

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

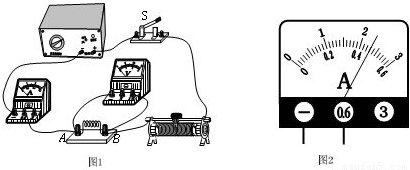

在探究“通过导体的电流跟电压的关系”实验中，小丽根据实验目的设计出实验电路图，并连接实验器材如图1所示．

（1）图1所示实物电路中，______的连接有错误．
（2）请画出正确的实验电路图．
（3）小丽将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器接入电路的阻值______．
（4）在此实验中，为达到实验目的，应控制AB两点间______保持不变．
（5）在实验过程中，通过移动滑动变阻器的滑片，改变定值电阻两端电压从而改变电流，记录相应的______．
（6）在实验中，当小丽将滑动变阻器的滑片移到某点时，发现电流表示数如图2所示，则此时的电流为______A．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

小明在探究电流通过导体产生的热量与导体电阻的关系时，用甲、乙两个完全相同的烧瓶装入质量相等、初温相同的煤油，且分别插入两只相同的温度计，组装成如图所示的电路．已知两个烧瓶中金属丝A、B的电阻R_A＜R_B．
（1）闭合开关一段时间后，发现甲、乙两瓶中温度计示数均无变化，他用电压表分别并联在电路各点间，并将实验现象记录在下表中．

电路各点间	aj	ai	ah	ag	af	ae	ad	ac	ab
电压表示数	有	有	有	有	有	无	无	无	无

通过记录可判断电路发生的故障是______．
A．开关接触不良  B．滑动变阻器短路
C．导线ef 断路   D．金属丝B接线有断路
（2）小明排除电路故障后继续实验，请你应用所学知识推断，电路接通后，______瓶内煤油温度升高得更快．（选填“甲”或“乙”）

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

定值电阻R₁和R₂并联后，接在电压可调的电源两端，干路电流I随电源电压U变化关系的图象如图所示．已知R₁=30Ω，则R₂=______Ω．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

小欧采用如图所示的电路探究导体的电阻与导体长度的关系，其中电源两端电压为12V不变．实验中，他把横截面积相同、长度不同的镍铬合金电阻丝依次接入电路的a、b两点，并将各次镍铬合金电阻丝的长度L及对应的电流I分别记录在下表中．

L/m	1	2	3	5
I/A	3.0	2.5	2.1	1.6

请根据表中的数据，归纳导体的电阻跟导体长度的关系：当______一定时，______．

科目： 来源：2012-2013学年北京市西城区九年级（上）期末物理试卷（北区）（解析版） 题型：解答题

小斌要测量小灯泡的额定功率．实验桌上备有如下器材：符合要求的电源、额定电压为U的小灯泡L、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀双掷开关各一个，导线若干．他设计了如图所示的电路进行实验．
（1）请你帮助小斌将实物电路图补充完整．
（2）连接好电路后，请你将正确的操作步骤补充完整：闭合开关S₁，将开关S扳向1，调节滑动变阻器，使______；将开关S扳向2，使滑动变阻器的滑片位置保持不变，记录电压表示数为U．
（3）请用U、U、R表示小灯泡的额定功率P=______．
