科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期末物理试卷（四）（解析版） 题型：解答题

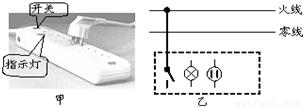

如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期末物理试卷（四）（解析版） 题型：解答题

仔细观察图中所示的情景，回答下列问题：
（1）______图说明做功可以改变物体的内能．
（2）图B实验是用来探究______．
（3）______图用来探究晶体的熔化．
（4）图D实验现象说明______电磁铁磁性越强．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期末物理试卷（四）（解析版） 题型：解答题

在“探究通过导体的电流与电压、电阻的关系”的实验中，小青设计了实验电路图a，小强觉得小青设计的电路图不够完善，于是他对图a进行了改进，增加了一只滑动变阻器连接到如图b所示的实物图中．

（1）问：小强为什么要增加一只滑动变阻器？答：______．
（2）如果要求闭合开关S前，滑动变阻器的滑片应位于最左端，则实物电路中，电阻右端应与变阻器______（选填“A“、“B“、“C”、“D”）接线柱用导线连接起来．
（3）实验中，小强在闭合开关S后，发现两电表的指针正常偏转，但总在晃动，无法准确读数，造成此现象的原因可能是______．
（4）经重新调整后，改电阻R两端的电压，电流表、电压表的示数如下表所示，对表格中的数据进行分析，发现有一个错误的数据是______

实验序号	1	2	3	4	5	6
电压U/V	2.0	2.0	2.4	2.6	2.8	3.0
电流I/A	0.20	0.22	0.23	0.26	1.40	0.30

（5）排除错误的数据后，可归纳得出的结论是______．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期末物理试卷（四）（解析版） 题型：解答题

某实验小组的同学用图甲所示的器材测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的电阻为12Ω左右．

（1）连接电流表时应选用______的量程．
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）
（3）检查电路连接无误，闭合开关，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图乙所示，请读出电流表的示数，并填入表格中．

电压U/V	3.0	3.8	4.0
电流I/A	0.26	______	0.33
电功率P/______	0.78	______	1.32
灯亮情况	较暗	正常发光	很亮

（4）表格中仍有不完整的地方，请将缺内容填写完整．
（5）分析表格中的内容可以得出：小灯泡的发光亮度是有灯泡的______决定的，且______，灯泡发光越亮．

科目： 来源：2012-2013学年河南省南阳市镇平县九年级（上）期末物理试卷（四）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（五）（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（五）（解析版） 题型：选择题

关于如下图所示的四幅图片，下列说法正确的是（ ）

A．使用三孔插座是为了使用方便
B．三脚插头内有一根导线与用电器的外壳相连
C．保险丝烧断一定是发生了短路
D．高压警示牌提醒我们安全电压为220V

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（五）（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（五）（解析版） 题型：选择题

如图所示的电路中，电源的电压保持不变，R₁为定值电阻，R₂为滑动变阻器，闭合开关S，滑片P向右移动时，则（ ）
A．电流表A的示数变大
B．电压表V的示数不变
C．电路消耗的总功率增大
D．R₁消耗的电功率减小
