科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：填空题

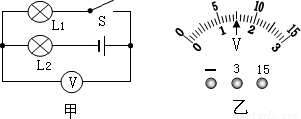

如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L₁两端的电压为    V，L₂两端的电压为    V．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：填空题

如图，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是    ；排除故障后，小军再测L₂两端电压，他保持b接线柱不动，只是把电压表a接线柱改接到c处，则会出现的现象是    ．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：解答题

如图所示L₁、L₂两灯的电阻分别是R₁、R₂．当S₁、S₃闭合，S₂开时，L₁、L₂正常发光．当S₁、S₃断开，S₂闭合时，L₁、L₂的连接方式是______，如果此时L₁亮、L₂不亮，则L₁、L₂的电阻大小应满足的关系是______．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：填空题

如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R₁、R₂并联，甲表是    ，乙表是    ．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：解答题

某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物．检查电路连接无误后，闭合开关，观察到灯泡L₁比灯泡L₂亮一些．他猜想：灯泡L₁靠近电池的正极，通过的电流比灯泡L₂中的大，所以更亮一些．请你设计实验，验证这个猜想是错误的．
实验方案：______（所需仪器不限）．
灯泡L₁比L₂亮的原因是：______．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：填空题

在如图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L₁、L₂均正常发光．如果灯泡L₁的灯丝突然断开，则电压表的示数将    （选填“变大”、“不变”或“变小”），灯泡L₂将会    （选填“变亮”、“变暗”或“熄灭”）．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：填空题

如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝．将插头插入插座，当开关S₁、S₂同时闭合，电吹风吹出的是    风；若只闭合开关S₁，电吹风吹出的是    风．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：解答题

科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．
在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．
（1）请用笔画线代替导线完成如图1的实物连接；
（2）实验时，应保持其它条件不变，只改变______；
（3）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表空格中；

两电极插入的深度h/cm	1	2	3	4	5	6
苹果电池电压U/V	0.12	0.18	0.22	0.27	______	0.34

（4）分析表格中的数据，你能得到的实验结论是______；
（5）科学猜想：苹果电池的电压大小还可能与______有关；
（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用______（填写一种实验器材）来判断．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：解答题

某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

次数	Ia/A	Ib/A	Ic/A
1	0.10	0.12	0.22
2	0.20	0.24	0.44
3	0.25	0.30	0.55

（1）通过对上面数据的分析，可以得出是：______；
（2）测量三次的目的是：______，在实验中我们可以采用______的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：______．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（三）（解析版） 题型：解答题

如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．
（1）实验步骤
A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．
B．滑片P移到适当位置，用电压表测出定值电阻R两端的电压U₁．
C．______．
D．保持滑片P不动，用电压表测出a、b两点之间的电压U．
E．移动滑片P的位置，重复步骤B、C、D两次．
（2）讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．
你认为______的结论更合理．理由是______．
（3）小明测电阻R两端的电压时，电压表示数如图（乙）所示，则此时R两端的电压为______V．
（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R外，其余都没有问题，则电路中存在的故障可能是______．为进一步确定故障，应将电压表接______．
