科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：解答题

如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将______，电流表A₁的示数将______，电流表A和A₁的示数差将______．（选填“变大”、“不变”或“变小”）

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

在如图电路中，电源电压为6V，R₁=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为    A，电阻R₂的阻值为    Ω．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是    Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是    A．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

在图所示的电路中，电源电压为12V．闭合开关后，滑动变阻器的滑片滑到最左端时，电流表的示数为0.3A；当滑片滑到最右端时电压表的示数为8V，则电阻R₁的阻值是    Ω，变阻器R₂的最大阻值是    Ω．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：解答题

在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关．她选取了6根金属丝，其材料、规格和测得的电压、电流值如下表所示，并计算出了每一根金属丝的电阻值．

金属丝代号	材料	长度L/m	横截面积S/mm2	电压/V	电流/A	电阻值R/Ω
①	镍铬合金	1.80	1.0	l.5	0.75	2.0
②	镍铬合金	0.90	1.0	1.5	1.5	1.0
③	镍铬合金	0.45	1.0	1.5	3.0	0.50
④	镍铬合金	0.90	2.0	1.5	3.0	0.50
⑤	镍铬合金	0.90	0.50	1.5	0.75	2.0
⑥	锰钢合金	0.90	0.50	1.5	1.9	0.79
⑦	镍铬合金	3.6	0.5

（1）请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线．
（2）金属丝代号为______的3根导线，是用来探究导体电阻与横截面积的关系．金属丝代号为______的2根导线．是用来探究导体电阻与材料的关系．
（3）根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

在探究“电流与电阻的关系”实验中，
（1）连接电路时，开关闭合前应将滑动变阻器的滑片移到最    （填“左”或“右”）．
（2）小新将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．

实验次序	1	2	3	4	5
R/Ω	10	20	30	40	50
I/A	0.6	0.3	0.2		0.12

（3）小华做第4次实验时，将电阻R的阻值从30Ω换成为40Ω后，就直接记录电流表示数．这个示数可能是
A．0.2A         B．0.17A          C．0.15A         D．0.13A
（4）从40Ω换上50Ω的电阻后，闭合开关，电压表示数将    （选填“变大”或“变小”），此时应将滑片P向    （选填“左“或“右”）端移动，使电阻两端电压为    V．
（5）小华同学正确连接电路后，闭合开关，移动滑动变阻器，若滑片接触不良，则电流表    示数，电压表    示数．（选填“有”或“无”）

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：填空题

小敏用电压表和电流表测正常发光时电压为2.5V的小灯泡电阻．
（1）在电路图的“○”中填入小灯泡、电压表和电流表的元件符号．
（2）连接电路时，开关应    ．
（3）若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后小灯泡出现的现象是    ．
（4）下表是该同学测得的数据，则灯泡正常发光时的电阻约为    ，请指出表格中的一处不妥之处是    ．

物理量 实验序号	电压 Ux/V	电流 Ix/A	电阻 Rx/Ω	电阻的平均值 Rx/Ω
1	2.0	0.26
2	2.5	0.30
3	3.0	0.34

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，电阻R₁的阻值为20Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A₂的示数为0.2A．求：
（1）电源电压U．
（2）电阻R₂的阻值．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：解答题

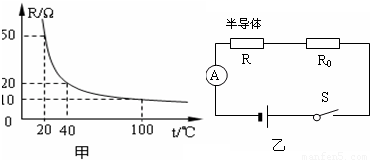

半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R=10Ω，电源电压保持不变．

（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的环境温度是多少？

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）段考物理试卷（二）（解析版） 题型：解答题

在如图所示的电路中，电源电压U=8V，且保持不变，R₁=10Ω，R₂=40Ω．试问：
（1）若开关S₁闭合，S₂断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？
（2）若开关S₁、S₂均闭合，当滑片P滑到b端时，电流表的示数是多少？
