科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：填空题

如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“30Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为    A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是    ．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：解答题

如图为小娟家洗手间的部分电路，白炽灯L上标有“220V 40W”字样，L正常工作时电阻为______．该电路存在的安全隐患是______．小娟改进电路后．想到家人常忘记关灯，便把标有“220V 60W”的白炽灯L′与L串联接入A、B之间，则电路的总功率比原来______ （填“大”或“小”），L′与L两端的电压之比为______ （不计灯丝电阻的变化）．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：填空题

有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为    Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是    Ⅴ，滑动变阻器R连人电路的阻值是    Ω．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：填空题

汽车照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝，主要照亮车前较远的路面，另一根是功率较小一些的近光灯丝，主要照亮车前较近的路面．你认为远光灯丝和近光灯丝的连接是    联．小亮家汽车照明大灯上标有“12V  60W/55W”的字样，在一段回家的路上，一个照明大灯消耗的功率和时间的关系如图所示，则在10分钟内该大灯消耗的电能是    J．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：填空题

如图所示，电源电压恒定．小灯泡L标有“3V 0.6W”字样，R为定值电阻．闭合S，断开S_l，小灯泡正常发光；若再闭合S₁，发现电流表示数变化了0.3A，则R的阻值为    Ω，此时灯泡L和电阻R消耗的功率之比是    ．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：解答题

有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）．其中AO：BO=5：1，压力传感器R表面能承受的最大压强为2×10⁶Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示．

压力F/N		50	100	150	200	250	300	…
电阻R/Ω	300	270	240	210	180	150	120	…

设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V．请回答：
（1）踏板空载时，电流表读数是多少mA？
（2）若压杆与压力传感器之间的接触面积是2×10^-4m²，则该秤的最大称量值是多少？
（3）为了把电流表A的表盘改装成电子秤表盘，我们需要确定踏板上人的体重G与电流表的示数I的关系．请你写出这个关系式．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：解答题

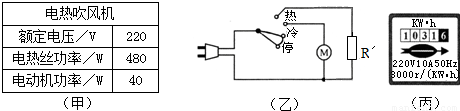

小明家电热吹风机的铭牌如表格（甲）所示，其工作原理如图（乙）所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图（丙）所示．问：

（1）氧化电热丝的实际电阻值是多少？
（2）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？
（3）新电热丝的阻值是多少？

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：解答题

小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．
（1）实验中煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）．
（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容______水的比热容．（选填“大于”或“小于”）．
（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是______．
（4）该实验中用到的研究物理问题的法是______．

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省南京三中九年级（上）期末物理复习试卷（六）（解析版） 题型：填空题

请在图中连接家庭电路的电路图．要求：L₁灯、L₂灯并联，开关S控制两盏灯．
