科目： 来源：2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级（上）期末物理复习试卷（一）（解析版） 题型：解答题

在图中A点画出使轻质杠杆保持平衡的最小力F的示意图并画出它的力臂．

科目： 来源：2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级（上）期末物理复习试卷（一）（解析版） 题型：解答题

画出图中F₁的力臂l₁，并在A点画出阻力F₂的示意图．

科目： 来源：2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级（上）期末物理复习试卷（一）（解析版） 题型：解答题

如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．

（1）实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向______拉动木块；
实验数据如下：

序号	接触面	压力/N	滑动摩擦力/N
1	木块与木板	2.0	0.4
2	木块与木板	2.5	0.5
3	木块与砂纸	2.0	0.6

（2）分析______（选填序号）两次实验数据可以得出滑动摩擦力与接触面粗糙程度的关系；
（3）在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为______N．

科目： 来源：2012-2013学年内蒙古鄂尔多斯市杭锦旗城镇中学九年级（上）期末物理复习试卷（一）（解析版） 题型：解答题

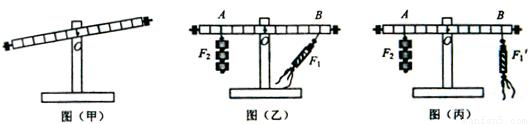

在“探究杠杆的平衡条件”的实验中：
（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在水平位置平衡，应将杠杆左端螺母向______边旋一些（选填“左“或“右”）．
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第______组实验更好，理由是______．

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：填空题

图中是物理教材中的两幅插图，甲图表示小铁球受磁铁的情况，说明力可以改变物体的    ；乙图是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是    ．

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：解答题

甲、乙两辆汽车在水平路面上同时向东行驶，路程一时间图象如图所示，则甲车的速度是______m/s；两车行驶过程中，若以甲车为参照物，乙车向______运动．

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：填空题

如图甲、乙是同学们做过的两个物理实验．
甲的现象：“从B管右端向管内吹气，A管水面上升”；说明的原理是    ，
乙现象：“迅速击打硬纸板，鸡蛋不会随硬纸板飞出”；说明的原理    ．

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：填空题

用弹簧测力计水平拉着重为8N的木块，在水平长木板沿直线匀速移动0.5m，如图所示，木块受到的摩擦力是    N，木块所受的重力做功    J．

科目： 来源：2012-2013学年河南省驻马店市汝南县九年级（上）期末物理试卷（解析版） 题型：填空题

小明通过仔细观察，发现简单机械在生活中有很多实际应用，如：指甲钳、剪刀、钥匙等．将如图所示的钥匙插入锁孔转动开锁时，钥匙就相当于一个    （选填“杠杆”、“滑轮”或“轮轴”），属于    （选填“省力”或“费力”）机械．
