科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

请按要求完成下面的作图

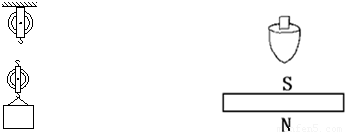

（1）小刚站在楼下，利用图示的滑轮组把重物运送到楼上．请你用笔划线的方法，帮他组装滑轮组．
（2）小明在课堂上演示了如图所示有趣的磁性实验：磁性陀螺在磁性钢板上空旋转时，不会掉落下来．不计空气的阻力，请你作出陀螺受力的示意图和陀螺的两个磁极．

科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

把一个长30cm、宽20cm、高100cm的长方体物体竖起放在地面上，如图所示．已知此物体的密度为2g/cm³，g=10N/kg．
（1）求此物体的质量；
（2）求此物体对地面的压强；
（3）若某工人在高1m，长2m的斜面上，以平行于斜面，大小为800N的拉力把该物体匀速拉上斜面，如图所示．则拉力对物体要做多少功？工人的机械效率为多少？

科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0-3A．
（1）当开关S₁、S₂都断开时，小灯泡L恰能正常发光，R₁的阻值为多大？在10min内电流通过R₁所产生的热量是多少？
（2）当开关S₁、S₂均闭合时，要使电流表安全使用，滑动变阻器接入电路的阻值不得小于多少？此时R₁消耗的电功率是多少？

科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

在探究“滑动摩擦力的大小与哪些因素有关”的活动中．

（1）在水平桌面上，用弹簧测力计水平向右拉动木块，使其做______，弹簧测力计的示数如图所示．根据______的知识可知，木块所受的滑动摩擦力为2.2N；
（2）小华将木块沿竖直方向截去一半后（如图所示），测得木块所受的滑动摩擦力变为原来的一半．他由此得出：滑动摩擦力的大小随接触面积的减小而减小．你认为他在探究过程中存在的问题是______．
（3）在操作（2）的基础上，只利用现有的器材，如何证实“滑动摩擦力的大小是否与接触面积的大小有关”？简要说明你的做法：______．

科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

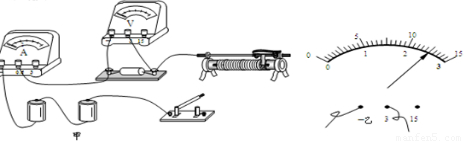

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动滑动变阻器的滑片，电流表的示数应______选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表的示数如图乙所示，其示数为______V．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	-	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）请在丙图中作出通过导体的电流与导体两端电压的关系图线．由图可知电流与导体两端电压的关系是______．

科目： 来源：2011年江苏省徐州市新沂市九年级物理“二调”试卷（解析版） 题型：解答题

阅读短文，回答文后问题
歼20战机成功飞上蓝天
我国的歼20战机成功飞上蓝天，标志着我国航空工业取得了长足的进展．飞行员驾驶飞机在蓝天上翱翔时，看到山川河流纷纷向后急驰而过，此时飞行员选择的参照物是______．
A．地面    B．飞机     C．蓝天
歼20最显著的特性之一是其隐身性，即当敌方雷达波照射到机身上时，只有极少的波束被沿原路线反射回去，使雷达无法探测到飞机．要使飞机做到隐身，常用两种途径：一是在飞机上涂装吸波材料，将照射过来的雷达电磁波吸收掉．吸波材料吸收了雷达波后，将电磁能最终转化成了______能而不能被反射回去．
二是不使机身上的部件表面间构成直角反射面．这是因为雷达波也遵从与光的反射定律相同的反射规律．请你在下面的图中作图说明：当雷达波束照射到两个构成直角的反射面上后，无论入射角如何，都将被沿入射方向的反方向反射回去．
歼20发动机的喷口在飞行员的调控下可以向不同的方向偏转，这样使它具有极好的机动性．发动机喷口偏转，可迅速地改变推力作用的______．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

下列说法正确的是（ ）
A．
用羊角锤拔钉子时是费力杠杆
B．
用钓鱼竿钓鱼时是省力杠杆
C．
推而未动，小朋友没有做功
D．
背着书包在水平马路上前进，该同学克服书包的重力做功

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的重物匀速提升相同的高度．若不计绳重及摩擦，下列说法正确的是（ ）

A．绳子受的拉力F₁和F₂大小相等，滑轮组的机械效率相同
B．绳子受的拉力F₁和F₂大小不相等，滑轮组的机械效率不同
C．绳子自由端移动的距离不相等，拉力对滑轮组所做的功相等
D．绳子自由端移动的距离不相等，拉力对滑轮组所做的功不相等

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）双休日作业物理试卷（解析版） 题型：选择题

为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起；若系上安全带，则开关S₂闭合，指示灯熄灭．下列设计最合理的电路图是（ ）
A．
B．
C．
D．
