科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，质量分布均匀的长方体砖，平放在水平地面上，第一次用竖直向上的力F₁只作用于ab的中点，第二次用竖直向上的力F₂作用于bc的中点，都使它们在竖直方向上慢慢向上移动h（h＜ab＜bc），则在上述过程中F₁______F₂（选填“大于”、“小于”或“等于”）；F₁所做的功W₁______F₂所做的功W₂（选填“大于”、“小于”或“等于”）．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图．请在虚线框内画出手电筒的电路图．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

图中OAB是一个轻质杠杆，O为支点，在杠杆上施加一个竖直向上的最小的力F将物体抬起到如图所示位置，请在图中画出力F的示意图及杠杆受到重物的拉力的力臂L₂．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆平衡条件”的实验中，先把杠杆的中点支在支架上，杠杆停在如图甲所示的位置，此时杠杆处于______（选填“平衡”或“不平衡”）状态．为了使杠杆在水平位置平衡，可以将右端的平衡螺母向______调节，也可以将左端的平衡螺母向______调节．（选填“左”或“右”）
（1）在杠杆上挂2N的重物，如图乙所示，杠杆静止时弹簧秤的示数为______N，将所挂的重物往左移1格，杠杆重新平衡后，弹簧秤的示数会______（填“变大”、“变小”或“不变”）．
（2）某同学进行正确的实验操作后，得到的数据为F₁=6N、l₁=20cm、F₂=4N和l₂=30cm．该同学根据这些数据能否得出探究结论？______．理由是：______．
（3）使杠杆在倾斜的位置做实验，也能得出杠杆平衡条件．这种实验方案与杠杆在水平位置做实验的方案相比较，你认为______ （选填“倾斜位置”或“水平位置”）做实验的方案好，理由是______．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，把两个小灯泡串联接入电路研究串联电路特点．
（1）开关闭合并且两灯都发光时，取下其中一个灯，可观察到______现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到______现象；
（3）以上两个现象都说明了串联电路______这一特点．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

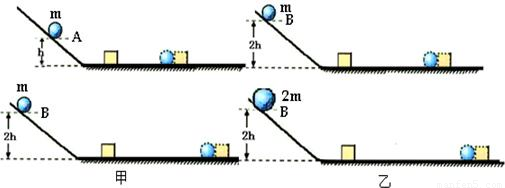

小明为了探究动能的大小与哪些因素有关，他设计了如图所示的实验：
（1）让质量相同的两个小球沿同一光滑斜面分别从A处和B处开始向下运动，然后与水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示．
（2）让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动，然后与水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示．

在上述甲、乙两组实验中：
①判断小球动能大小的依据是______；
②要探究动能大小与物体运动速度的关系应选用______图；
③乙图中让不同质量的两个小球从同一高度滚下的目的是______；
④从甲组实验可以得出的结论是______．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示为倾角30°的固定斜面，斜面长S=2m，高h=1m，方明同学用平行于斜面500N的推力F将质量为70kg的物体在5s时间内推到斜面顶端．（g取10N/kg）求：
（1）斜面的机械效率．
（2）斜面对物体的摩擦力．

科目： 来源：2012-2013学年江苏省无锡市滨湖区硕放中学九年级（上）期中物理试卷（解析版） 题型：解答题

以前食堂使用锅炉燃烧优质煤为学生宿舍提供热水，成本高、污染重．今年暑假，学校领导对这种供水方式进行了改进，筹集资金购买了100台太阳能热水器，将它们安装在阳光充足的宿舍楼楼顶上．其铭牌上的部分参数如下表所示．
（1）资料显示无锡地区（晴天）平均每平方米的面积上，每小时接收的太阳能约为2.1×10⁶J．若每台热水器装满水，每天日照时间按8h计算，则每台热水器一天中接收的太阳能（用E表示）约为多少？
（2）每台热水器中的水所吸收的热量可使水温升高多少？[C_水=4.2×10³J/]
（3）若这100台热水器一天中接收的总太阳能，由燃烧优质煤（热值q=3.4×10⁷J/kg）来获得，则需要完全燃烧多少Kg优质煤？（保留一位小数）
