科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：填空题

在图所示的电路中，①、②是两个电表（一个电压表、一个电流表）．闭合开关S，灯L₁与L₂串联，则电路中    是电流表，    是电压表．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：填空题

建筑工人用如图所示的装置把重400N的物体匀速提升3m．所用的手拉力为300N．则该工人所做的有用功为    J，总功为    J，该滑轮组的机械效率是    （保留三位有效数字）．若用该装置提升500N的重物，此时滑轮组的机械教率将    （填“变大”、“变小”或“不变”）

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：填空题

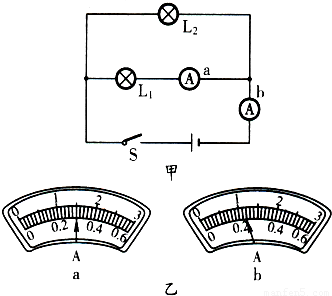

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过     （选填“电源…”、“L₁”或“L₂”）的电流，b电流表的读数应为    安．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？______．若不能发光，请你帮她在乙图中连接正确的电路并在旁边的方框内画出电路图．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图是用钓鱼竿钓鱼的示意图，O为支点，F₂为鱼线对钓鱼竿的拉力，请画出：F₂的力臂l₂与A处所用最小力F₁的方向．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

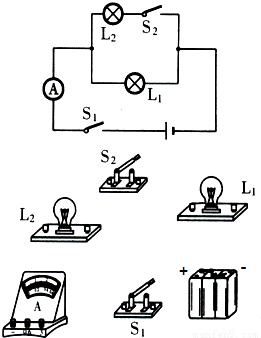

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2011-2012学年云南省德宏州陇川一中九年级（上）期中物理试卷（解析版） 题型：解答题

小强在验证杠杆平衡条件的实验中
（1）实验前没有挂钩码和弹簧测力计时，发现杠杆左端高右端低，要使其在水平位置平衡，应将杠杆左端的平衡螺母向______调节，这一调节过程的目的是为了使杠杆的______对杠杆平衡不产生影响，这时杠杆重力的力臂为______．
（2）在图中，杠杆水平平衡后，小强调节左边钩码的个数和位置，使杠杆水平平衡时，测出F₁=1.2N，F₂=1.5N；OA=30cm，OB=20cm．他将所得数据直接代入杠杆平衡条件的公式中，发现F₁×OA和F₂×OB并不相等，从而认为杠杆的平衡条件不一定是F₁l₁=F₂l₂．小强的失误是______．
（3）在图中，若B处的钩码不变，小强将弹簧测力计由A处移到C（OC=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（4）在图中，若B处的钩码不变，小强不用弹簧测力计，在A处挂______N的钩码，杠杆在水平位置仍然平衡．
