科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

（1）图1的读数是______A．
（2）图2的读数是______V．

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L₁两端的电压U_AB、L₂两端的电压U_BC和L₁ L₂两端的总电压U_AC将第一次测出的电流填入下表：

	L1两端的电压UAB	L2两端的电压UBC	L1 L2两端的总电压UAC
第一次测量	1.5	1.5	3
第二次测量	1.6	1.4	3
第三次测量	1.2	1.8	3

（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是______（选填“正确”或“错误”）的，他得出这样的结论是因为______．
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题．
①在拆接电路时，开关必须是______的．经检查______无误后，再闭合开关．
②上面设计的表格中存在的不足之处是______．
③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法______来进行的，实验的结论是：______．

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“电流与电阻的关系”实验中，
（1）闭合开关前，应把滑动变阻器的滑片调到最______端（填“左”或“右”），滑动变阻器在电路中的作用①______；②______．

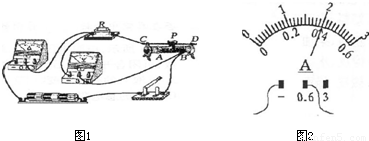

（2）小新将实物连接成如图1所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．

（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图2所示，为______A，则R的阻值为______Ω．
（4）换上10Ω的电阻后，闭合开关，电压表示数将______（选填“变大”或“变小”），此时应将滑片P向______（选填“A“或“B”）端移动，使电阻两端电压为______V．
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______．

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究电流与电压、电阻关系”的实验中：
（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线）．
（2）实验数据记录如下：
表1 U=3V

实验次序	R/Ω	I/A
1	5	0.6
2	10	0.3
3	20	0.15

表2 R=20Ω

实验次序	U/V	I/A
1	2	0.1
2	4	0.2
3	6	0.3

分析表1数据，可以得出的结论是：______．
分析表2数据，可以得出的结论是：______．

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电源电压为6V，开关闭合，电压表示数为4V．电流表的示数为0.4A．
求：
（1）R₁的阻值；
（2）R₂的阻值．

科目： 来源：2012-2013学年云南省昆明市嵩明县小街二中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路中，电阻R₁的阻值为10Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A．求：
（1）通过电阻R₂的电流；
（2）电源电压U；
（3）电阻R₂的阻值．

科目： 来源：2011-2012学年山东省济南市平阴县孝直中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年山东省济南市平阴县孝直中学九年级（上）期中物理试卷（解析版） 题型：选择题

用温度计测量烧杯中的温度，如图所示的几种做法中正确的是（ ）
A．
B．
C．
D．
