科目： 来源：2012-2013学年福建省南平市邵武市邵中片九年级（上）期中物理试卷（解析版） 题型：解答题

如图是小明用滑动变阻器控制电灯L亮度的实验电路，电压表测量电灯的电压，估计它的电压约为5V左右．
（1）请将变阻器和电压表正确接入电路．
（2）在闭合开关前，滑动变阻器的滑片应移到______（A或B）端．
（3）若要使灯变亮，应将滑片向______（A或B）端移动．

科目： 来源：2012-2013学年福建省南平市邵武市邵中片九年级（上）期中物理试卷（解析版） 题型：解答题

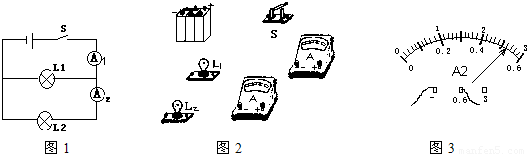

根据如图1所示的电路图，将图2实物图连接起来．
在连接电路过程中，开关应______．闭合开关后，电流表A₁的示数为1.8A，A₂表示数如图3所示，则通过L₁的电流为______A，L₂的电流为______A．

科目： 来源：2012-2013学年福建省南平市邵武市邵中片九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，关于手电筒中金属弹簧的说法中正确的是（ ）

A．金属弹簧可以改为塑料弹簧
B．金属弹簧将弹性势能转化为电能
C．金属弹簧将电能转化为光能
D．利用金属弹簧的弹性和导电性防止电路接触不良，造成断路

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L₁的电流
D．电流表测的是L₂的电流

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示是甲、乙两个物体做功与所需时间的关系图象，下列说法正确的是（ ）

A．W_甲＞W_乙
B．W_甲＜W_乙
C．P_甲＞P_乙
D．P_甲＜P_乙

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

图的剪刀剪纸机械效率为80%，这表示（ ）

A．若作用在剪刀的动力是1N，则阻力是0.8N
B．若作用在剪刀的阻力是1N，则动力是0.8N
C．若作用在剪刀的动力做功1J，则有0.2J 的功用于剪纸
D．若作用在剪刀的动力做功1J，则有0.8J 的功用于剪纸

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图中的电路图和实物图相对应的是 （ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年江苏省无锡市江阴市南菁中学九年级（上）期中物理试卷（解析版） 题型：选择题

某学习小组想通过实验来探究“影响滑轮组的机械效率的因素”．他们作出如下猜想：
甲：滑轮组的机械效率与绳子的绕法有关
乙：滑轮组的机械效率与提起物重有关
丙：滑轮组的机械效率与动滑轮的重力有关
接着他们设计了如图所示的实验，（其中①②③中使用的动滑轮重力为G₁，④中使用的动滑轮重力为G₂，G₁≠G₂，且不考虑绳重和摩擦），关于他们的实验过程，下列说法中不正确的是（ ）
A．根据①、②两次实验可探究猜想甲
B．根据②、③两次实验可探究猜想乙
C．根据①、④两次实验可探究猜想丙
D．为使实验结论更可靠，还应注意每探究一种情况，都需进行多次实验
