科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：选择题

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：选择题

小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上．平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦．小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光．下列电路图中符合要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：填空题

火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图．

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：解答题

请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：解答题

某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系．他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见表）．

加热的时间/min		1	2	3	4	5	6
甲杯水温/℃	25	27	29	32	34	36	38
乙杯水温/℃	25	26	27	28	29	30	31

（1）在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定______的位置，再调整固定______的位置（选填“A”或“B”）．
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的______、______．
（3）通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式Q_吸=cm（t-t）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值．你认为他的计算结果可靠吗？______，为什么？______．

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：解答题

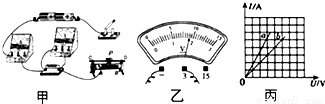

在测量定值电阻的实验中，
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将如图甲中的实物电路连接完整．

（3）闭合开关前，滑动变阻器的滑片P应移至______（选填“A”或“B”）端．小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，为______V，计算出的电阻值为______Ω．
（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？______，理由是______．
（5）如图丙所示是其他两组同学根据测得数据作出的，I-U图象，分析图象可知R_a______R_b（选填“＞”、“=”或“＜”）．
（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是______．（写出一种即可）

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年河南省周口市郸城县光明中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压U=6V，保持不变，电阻R₁为5Ω．
（1）闭合开关S₁，断开S₂，并将滑动变阻器的滑片P滑至b端时，测得R₁两端的电压U₁=1.2V，求滑动变阻器的最大阻值．
（2）当开关S₁、S₂都闭合，并将滑动变阻器的滑片P滑至a端时，若已知R₂为7.5Ω，求此时干路中的电流为多少？
