科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

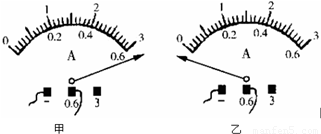

王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是______．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

如图1所示的电路，当开关闭合，电流表A₁和A₂的示数如图2所示，则通过灯L₁的电流为______，通过灯L₂的电流为______．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

如图，是小明连接的一电路的实物连接图，请在右侧的方框内画出其电路图．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

在图中，用铅笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图．
要求：两只电灯并联，电流表能测量电路中的总电流（总电流约为0.8安）．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是小明同学“探究水的沸腾”的实验装置．当水温达到90℃时，他每隔一分钟记录一次水的温度，实验记录如下表所示．

时间/min		1	2	3	4	5	6	7	8
温度/℃	90	92		96	98	98	98	98	98

（1）在第2分钟时，温度计示数如图14所示，此时水的温度为______℃．
（2）由实验数据可知，水的沸点是______；水在沸腾过程中吸收热量，温度______，
内能______．
（3）小明得出水沸腾条件：达到沸点且继续吸热．但他发现撤掉酒精灯时，烧杯内的水没有立即停止沸腾，你认为可能的原因______（写出一条即可）．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

小刚班的同学准备用图所示的实验装置探究“在升高相同温度的情况下，一定质量的液体吸收热量的多少与物质的种类是否有关”．
（1）在此实验中，液体吸收热量的多少是通过______来比较的．
（2）其中两个小组记录的实验数据如下表：

实验组别	液体	质量/g	初温/℃	末温/℃	加热时间/min
1	水	200	25	40	13′30″
	煤油	200	25	40	6′30″

通过分析实验数据，他们得出的结论是：______．
（3）进一步分析实验数据：质量相同的水和煤油，升高相同的温度，______吸收的热量多；质量相同的水和煤油，吸收相同的热量，______的温度升高得多．
（4）使质量相同的同种物质升高相同的温度，加热时间应该相同．但1、2两组的同学在交流实验数据时却发现，第1组的加热时间明显偏长．其原因可能是______．

科目： 来源：2012-2013学年山东省济南十五中九年级（上）期中物理试卷（解析版） 题型：解答题

在探究并联电路电流规律的实验中，图甲是实验的电路图．

（1）电流表应______（填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的______点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A．
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：

A点电流IA	B点电流IB	C点电流IC
0.16A	0.16A	0.32A

①______，
②______．
