科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：填空题

用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为    ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水    （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答：    ；其原因是：    ．

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用声敏材料制成“声控开关”，当有人走动发出声音时自动闭合，无人走动时，自动断开．若将这两个开关配合使用，就可以使楼道灯变得“智能化”：夜间人来灯亮、人走灯灭．请你在图中连接好这种“智能”电路．

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

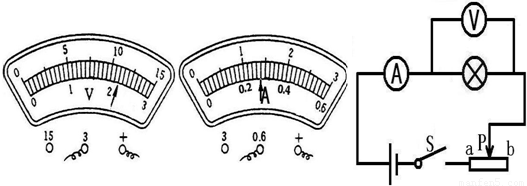

在“测定额定电压为2.5V小灯泡的电功率”实验中，
①实验原理：______．
②实验前，使开关处于______位置，滑动变阻器的滑片移至如图______（选填“a”或“b”）处．
③闭合开关，移动滑动变阻器的滑片，观察小灯泡的亮度和电压表示数变化的情况，当电压表的示数为额定电压时，电流表的示数为0.3A，则小灯泡的额定功率为______W．
④移动滑动变阻器的滑片，电压表和电流表的示数如图所示，这时小灯泡的实际功率为______W，灯泡比正常发光情况下______（选填“亮”或“暗”）．
⑤另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，但闭合开关时灯却熄灭，请你找出实验中操作不当之处______．

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

如图所示，U=6V，电阻R₁的阻值为20Ω，干路电流I为0.5A．求
（1）通过电阻R₁的电流I₁．
（2）电阻R₂的电功率．

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

实验室常用的电流表是由小量程的电流表G（称为表头）改装在而成的，实际上表头G也是一个电阻，与其他电阻不同的是，通过表头的电流可以从刻度盘上读出来，有一个电流表G（图甲），其电阻R_g=10Ω，最大刻度值I_g=1mA．
（1）电流表指针指在最大刻度时，电流表两个接线柱之间的电压为多大？
（2）将这个电流表与一个定值电阻R并联（如图乙所示），则MN之间的部分（虚线框内）就相当于一个大量程的电流表A（如图丙所示），若通过电流表G的电流等于1mA时，通过虚线框的总电流等于0.6A，则改装后的电流表量程0--0.6A，求并联的电阻R的大小．
（3）通常，实验室用的电流表的电阻是可以忽略的，通过本题的计算，谈谈可以忽略的原因．

科目： 来源：2011-2012学年安徽省芜湖33中九年级（上）期中物理考试试卷（解析版） 题型：解答题

每一次测量电阻都要使用许多仪器，小王觉得很是麻烦．他决定把现有的一只电流表改造成一只专门测量电阻的仪表．为此，他选择了一个电压稳定的电源E与电流表A及一个定值电阻R串联，使用时，只要在M、N间接入待测电阻R_x，即可由电流表的示数推算出电阻值．
（1）在电路中串联定值电阻的目的是______；
（2）在M、N间接入的待测电阻越大，电流表的示数就______．设电源E的电压为U、定值电阻的阻值为R、电流表的示数I，请写出待测电阻的表达式______
（3）若小王所用的电源电压为3V，当他把M、N直接连接起来时，为使电流表的示数最大，他选用的定值电阻的阻值应为______Ω．
（4）请根据（3）中电源、电阻的数据，在电流表表盘的0.2、0.4A处标上相应的电阻值．

科目： 来源：2012-2013学年山东省泰安市泰山区迎春学校九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年山东省泰安市泰山区迎春学校九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年山东省泰安市泰山区迎春学校九年级（上）期中物理试卷（解析版） 题型：选择题

如图（甲）是某物体运动的s-t图象，则图中能与之相对应的v-t图象是（ ）

A．
B．
C．
D．
