科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：填空题

某学生在做“研究杠杆平衡条件”的实验中，把杠杆的中点支在支架上，调节杠杆两端的平衡螺母使杠杆在水平位置平衡，这样做的目的是避免    对实验的影响；实验时，下图中所示的两个状态均表示杠杆已达到平衡．当杠杆由图甲的位置变成图乙的位置时，弹簧秤的示数将    ．（填“变大”、“变小”或“不变”）

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：填空题

如图是固定在水平桌面上的圆弧轨道，将一小球由轨道的P点自由释放，滚动到Q点．在此过程中，动能先变    后变    ，重力势能    ．

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，只闭合S₁、S₃时，灯L₁、L₂是    ，只闭合S₂时，灯L₁、L₂是    （填“串联”或“并联”）．不能同时闭合开关    ，否则将会造成电源短路．

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有两根导线和一个电压表，老师让王丽判断两灯的连接方式，最简单可行的方案是    ．

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：解答题

按要求作图：
（1）如图甲所示，当人曲臂将重物端起时，人的前臂可以看作一个杠杆．请在示意图上画出动力F₁的力臂以及B处受到的阻力F₂．
（2）如图乙所示，要使轻质杠杆在图示位置平衡，作出人加在杠杆上的最小作用力及力臂．
（3）根据如图丙所示的电路，请在虚线框中画出这个电路的电路图

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示装置图，绳重及摩擦不计．装卸工人将重为800N的货物提至高处，人对绳的拉力F₁为500N，货物在1min内匀速上升了5m．
（1）请在图上画出绳子的绕法；
（2）求滑轮组的机械效率；
（3）如果重物是600N，要把重物提升5m，求拉力做的功．

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：解答题

如图是某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃．水的比热容是4.2×10³J/．试求：
（1）这段时间该热水器中的水吸收的热量是多少？
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×10⁷J，则这段时间该热水器的效率是多少？
（3）若用煤燃烧来提供2.8×10⁷J的热量，需完全燃烧多少千克煤？（煤的热值约为3.5×10⁷J/kg）．
（4）说说使用太阳能热水器的一个优点．

科目： 来源：2012-2013学年江苏省泰州市姜堰四中九年级（上）期中物理试卷（解析版） 题型：解答题

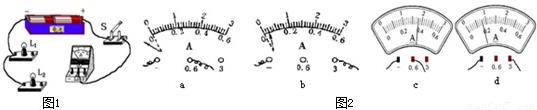

如图1是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L₁和灯L₂并联，且用电流表测灯L₂中的电流．
（1）请你用笔画线表示导线完成电路连接．
（2）闭合开关后小红发现电流表如图2a所示，出现这个现象的原因是______；若电流表的示数如图2b所示，则小红下一步的操作是______．
（3）电路连接正确后，闭合开关电流表示数如图2c所示，则通过灯L₂的电流为______A；再用电流表测干路中的电流时，电流表的示数如图2d所示，则通过灯L₁中的电流为______A．
