科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：选择题

家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：填空题

某同学做“探究蒸发快慢与哪些因素有关“的实验，如图所示，在两块相同的玻璃片上分别滴上一滴水，观察图中情景可知该同学主要探究蒸发快慢是否与    有关．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：解答题

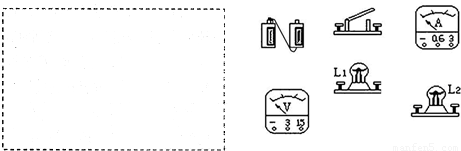

在图中，要求L₁、L₂串联，用电流表测量电路中的电流（约为0.4A），电压表测量灯泡L₁两端的电压，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将图中各个元件连接起来．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：解答题

以下是明明同学对串联电路电压规律进行的探究实验．
【探究目的】串联电路总电压与各用电器两端的电压有什么关系？
【设计与进行实验】
（1）按图1所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】
（1）在连接电路时，开关必须______．
（2）明明同学用上面的方法能否测出L₂两端的电压？为什么？______．

测量处	UAB	UBC	UAC
电压（V）	2.1	______	2.9

（3）更正错误后，重新测量BC间的电压，电压表示数如图2所示．请将上面表格中的实验记录补充完整．分析实验数据可以得出的结论是：______．
（4）这个实验设计方案的不足之处是：______；请你提出一个合理的建议：______．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：解答题

如图所示，如果电流表A₁的示数为0.9A，电流表A₃的示数为0.4A，则通过灯L₁的电流、灯L₂的电流分别是多少？

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：解答题

在如图所示电路中，电源电压为3V．当闭合开关后，电压表V₂的示数是1V．
求：
（1）电压表V₁的示数；
（2）灯L₁两端的电压．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第二次联考物理试卷（解析版） 题型：解答题
