科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

小明同学是学校的升旗手，他将一面国旗在国歌声中匀速升到旗杆顶端，如图所示．旗杆顶端装的简单机械应是     ，利用它来升国旗的好处是     ；国旗匀速上升过程中，国旗的     能会逐渐增大．

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是“测量滑轮组机械效率”的实验装置，钩码总重6N，实验时要竖直向上匀速拉动测力计，由图可知拉力大小为    N，若钩码上升的高度为8cm，则测力计向上移动    cm，该滑轮组的机械效率为    ．（结果保留一位小数）

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

小明家电冰箱和电能表的铭牌如下表：

BC-68B电冰箱
额定电压	220V
额定功率	70W
工作功率	50Hz
耗电量	0.5KW?h/24h

根据表中的信息可知，小明家可以同时使用的用电器的总功率最大是    W．图中电能表的示数是    KW?h，电冰箱正常工作时每天消耗的电能是    J，若某天只接入电冰箱并使其正常工作，则这一天（24小时内）电能表的转盘应转    转．

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：解答题

（1）如图甲所示，画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．
（2）请在图乙中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路．

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：解答题

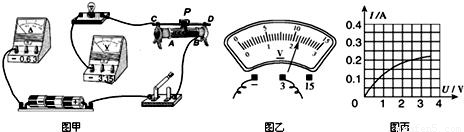

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2011-2012学年江苏省南通二中学九年级（上）期末物理试卷（解析版） 题型：解答题
