科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V  6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：
（1）小灯泡正常发光时电阻为多少欧？
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，某同学将两个相同的斜面并排放在水平桌面上，利用它们探究动能或重力势能与哪些因素有关．
（1）将A、B两球（m_A＜m_B）分别从两斜面的相同高度处由静止同时释放，观察到它们并排滚动且始终相对静止．这表明在滚动的任一时刻，两球的速度______，且两球的速度跟______无关．
（2）分别在水平桌面上的C、C’处放置相同的木块，再将两球分别从两斜面的相同高度处由静止同时释放，观察到______球将木块撞得更远．由此可得出结论：①______；
②______．

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是______．

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：
小组1猜想：电流可能跟电压成正比；
小组2猜想：电流可能跟电阻成反比．


（1）小组1的做法是：按如图1所示连接电路，此时开关应处于______状态（填“断开”或“闭合”）．
保持定值电阻R=10Ω不变，闭合开关S后，调节滑动变阻器R′，得到多组数据．在分析数据的基础上得出正确结论．
（2）小组2连接了如图2所示的电路图．
正确的实验步骤为：
①让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为______ V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图3所示．出现上述情况的原因可能是______
A．滑动变阻器最大阻值太大
B．滑动变阻器最大阻值太小
C．滑动变阻器断路
D．定阻电阻短路．

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

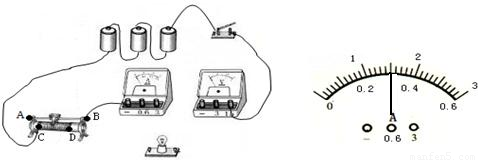

某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．
（1）连接电流表时应选用______的量程．
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．

（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是______．
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图所示，请读出电流表的示数，并填入表格中．
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．

电压U/V	1.0	1.5	2.0	2.5	3.0	3.8	4.0
电流I/A	0.18	0.2	0.22	0.25	0.28		0.32
电功率P/	0.18	0.3	0.44	0.625	0.84		1.28
灯泡发光情况	很暗-------------→暗----------→正常发光------→很亮

（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且______，灯泡发光越亮．

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究影响电热的因素，小伟设计了如图甲的电路，烧瓶中盛有质量、初温均相等的煤油，R_甲＞R_乙．
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不选用水，主要是由于______．
（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与______的关系．
（3）要利用此装置来探究电热与电流的关系，你还需要的操作是______．
（4）将此装置改装后可测量煤油的比热容，如图乙所示，测量时，分别向两个相同的烧瓶中加入初温均为t、质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t_水、t_煤油，请写出煤油比热容的表达式C_煤油=______（已知水的比热容为C_水）
