科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示实验装置测量动滑轮的机械效率．
（1）实验时，应竖直向上______拉动弹簧测力计，使挂在动滑轮下的物体A缓慢上升．
（2）将滑轮从图中实线位置拉至虚线位置的过程中，测力计的示数为______N，已知物体A重3.6N，物体A上升高度h为0.1m，测力计移动距离s为0.2m，则动滑轮的机械效率为______．
（3）如果增加所提物体A的重力，则动滑轮的机械效率将______（选填“变大”、“变小”或“不变”）

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

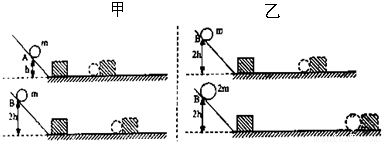

小明为了探究动能的大小与哪些因素有关，他设计了如图所示的实验，

（1）要探究动能与物体运动速度的关系应选用______ 图，选择的理由是：______．
（2）乙图中让不同质量的两个小球从同一高度滚下的目的是______．
（3）甲、乙两组实验可以得出的结论是．______．

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供器材：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、“50Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干．

（1）为顺利完成实验，小明在实验中应选用规格为______ 的滑动变阻器．
（2）请你用笔画线代替导线，帮小明将图甲的实验电路连接完成．（要求：滑片P向右移动时，小灯泡变亮）
（3）连好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是______．
（4）排除故障后，小明继续实验，分别记下了多组对应原电压表和电流表的示数，并绘制了UI图象如图乙所示．根据UI图象提供的信息，可计算出小灯泡的额定功率是______W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是______Ω．
（5）小明根据UI图象中数据计算发现：小灯泡两端电压不同时灯丝的电阻不相等，你认为原因可能是______．

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示滑轮组提升重物．人用拉力F的大小为60N，10s内使重为100N的物体匀速上升了2m．不计绳重和摩擦，求：
（1）动滑轮的重．
（2）人拉绳子做功的功率．
（3）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

下面方框里是课本p/12“WWW”的一道题，题的左边是小明的解题过程．

（1）小明的错误是：______．     你的解答是：
（2）在不打开冰箱门的情况下对该冰箱进行测试，发现冰箱每启动一次的时间为857s，则24小时内，冰箱的启动次数约为多少？

科目： 来源：2012-2013学年江苏省扬州市高邮市九年级（上）期末物理试卷（解析版） 题型：解答题

图甲是一种常见的电热水袋，图乙是它的简化电路图．其性能指标如下表：

额定电压	额定加热功率	指示功率	袋内充水	自动断电温度
220V	400W	≤0.2W	1kg	65℃

（1）由题意可知，指示灯L的电阻比发热体R的电阻要______（填“大”或“小”）得多．
（2）若热水袋内的水温是15℃，在额定电压下加热10min指示灯就熄灭了，此过程中水吸收的热量是多少？[c_水=4.2×10³J/]
（3）电热水袋的电能转化为水的内能的效率是多少？
（4）当实际电压为200V时，该电热水袋的实际功率约为多少？

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年辽宁省丹东市东港市石佛中学九年级（上）期末物理试卷（解析版） 题型：解答题

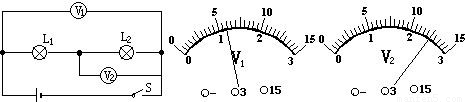

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是______V，V₂用的量程是______V，小灯泡L₁上的电压是______．
