科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

小丽用如右图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器的最大电阻为20Ω，电阻R的阻值为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R两端电压为4V，并读出了电流表此时的示数．紧接着小丽想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小丽应选择    Ω和    Ω的电阻进行实验．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物．检查电路连接无误后，闭合开关，观察到灯泡L₁比灯泡L₂亮一些．他猜想：灯泡L₁靠近电池的正极，通过的电流比灯泡L₂中的大，所以更亮一些．请你设计实验，验证这个猜想是错误的．
实验方案：______（所需仪器不限）．
灯泡L₁比L₂亮的原因是：______．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

按照题目的要求作图：
（1）如图甲所示为修剪树枝的剪刀，O为转动轴（支点）．请在图中画出F₁的力臂L₁，并在A点画出阻力F₂的示意图．
（2）请在乙图中的两个虚线框内，选填上“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．
（3）请在如图丙所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

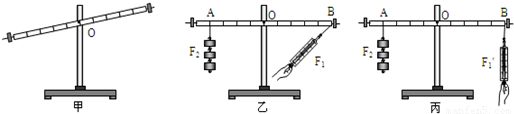

在“探究杠杆的平衡条件”的实验中：

（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在______位置平衡，应将杠杆左端螺母向______边旋一些（选填“左”或“右”）．
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第______组实验更好，理由是______．
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：______．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

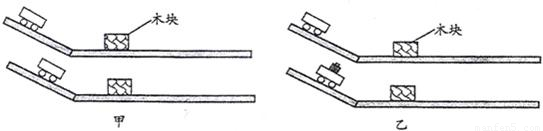

小明猜想：动能的大小可能与物体的质量与物体的速度有关．因此．他设计了如下两种实验方案：
A．让同一辆小车分别从同一斜面的不同高度由静止开始下滑．与放在水平面上的木块相碰，比较木块在水平面上移动的距离（如甲所示）
B．让不同质量的小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰．比较木块在水平面上移动的距离（如乙所示）．

上述两种实验方案中：
（1）A方案是为了探究动能大小与______关系，若木块被撞后移动的距离越远．说明小车对木块的推力______越多，小车撞击木块时的动能______．
（2）小明想用B方案探究动能大小与质量的关系．该方案是否合理？______．理由是______．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关．
②导体的电阻与导体的横截面积有关．
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝，规格、材料如下表

编号	材料	长度/m	横截面积/mm2
A	镍铬合金	0.5	0.5
B	镍铬合金	1.0	0.5
C	镍铬合金	0.5	1.0
D	锰铜合金	0.5	0.5

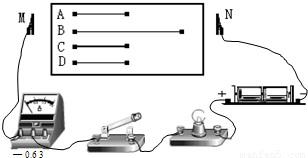

为了验证上述猜想，他们设计了如图所示的实验电路．

（1）为了验证上述猜想①，应该选用编号为______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想______ （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，______．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化______（选填“明显”或“不明显”）．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

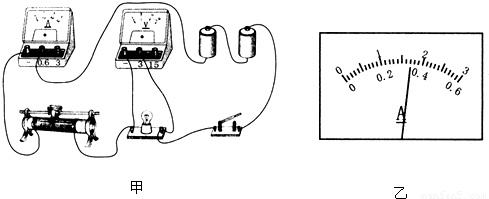

在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω．

（1）某同学连接的电路如上甲图所示，请指出其中的两处错误或不妥：
①______；②______．
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是______．
（3）实验时，调节滑动变阻器，直到小灯泡正常发光，此时电流表的示数如乙图所示，则该小灯泡的额定功率为______W；该小灯泡正常工作时的电阻为______Ω．
（4）某同学在实验过程中，在电流表、电压表均有示数的情况下，将小灯泡从灯座中取走，则此时电压表______示数（选填“有”或“没有”）．
（5）有同学认为“把小灯泡换成定值电阻，该实验可以用来研究导体中的电流与电压的关系．”你认为这种说法______（选填“正确”或“错误”）．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

工人用如图所示装置从6m深的井中匀速吊起一个重量是800N的物体，所用拉力为500N，2min后物体由井底升至井口，
求：（1）物体由井底升至井口工人所做的有用功；
（2）滑轮组的机械效率；
（3）物体上升过程中工人做功的功率．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

如图甲所示为某小组设计的模拟调光灯电路，选用的电源电压恒为6V，灯泡上标有“3.8V  0.4A”字样，变阻器上标有“20Ω  1A”字样．
（1）求灯泡正常发光时的电阻．
（2）求灯泡正常发光时变阻器消耗的电功率．
（3）使用中小明发现这个电路存在缺陷，于是他在电路中串联了一个电阻R，电路如图乙所示．你认为R在电路中起到了什么作用？其阻值为多大比较合适？
