科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：选择题

小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）

A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

甲、乙两个相同的透明玻璃水杯，盛有质量相等、温度不同的纯净水，其中一杯是80℃的热水，另一杯是5℃的冷水，它们都静静地放置在水平桌面上．同时向两个水杯中滴入一滴碳素墨水，过几分钟后观察到如图所示的现象．
（1）甲、乙两个水杯中，盛有热水的是______；
（2）该实验说明分子热运动的剧烈程度与______有关．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

如图所示，若闭合开关S，电路将    路（选填“开”、“短”或“通”）．若要使电路中的两灯L₁和L₂串联，则应拆除导线    （选填“a”、“b”或“c”）．若要使电路中的两灯L₁和L₂并联，则应改变导线    （选填“a”、“b”或“c”）的接法．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

小羽发现家里电能表的示数在3h内的变化如图所示，则他家在这段时间内用电为    kW?h，用电器消耗的实际功率是    W．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

如图所示为冬天人们常用的一种电热暖手宝，其内部液体通常采用水，这是利用水的    的属性，使保暖时间更长．当袋内0.5kg的水由0℃加热至80℃，需要吸收的热量为    J，该电热暖手宝正常工作时功率为600W，不计热量损失，产生这些热量需要的时间为    秒．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是    （选填“串联”或“并联”）起来使用的．[c_水=4.2×10³J/]．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R₁，下部分电阻为R₂，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R₂两端电压增大，则可知R₂阻值    ，触摸点P到屏下端的距离    （选填“增大”、“减小”或“不变”）．

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

工人用如图所示的甲、乙两种滑轮把同样一种沙提升相同的高度，所用的拉力分别是F_甲、F_乙，滑轮机械效率分别是η _甲、η_乙，若不计绳重和摩擦，且沙子的重力大于动滑轮重力，则F_甲     F_乙，η_甲    η_乙．（选填“＞”、“＜”或“=”）

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2012-2013学江苏省无锡市滨湖区蠡园中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

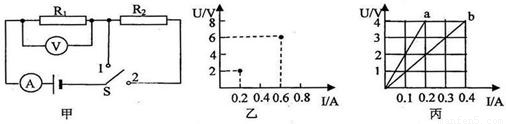

如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是    V，电阻R₂的阻值是    Ω，电阻R₂的I-U图象是丙图中的    ．（填“a”或“b”）
