科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

完成下列作图．
（1）用滑轮组将陷在泥中的汽车拉出来，试在图1中画出最省力的绕绳方法．
（2）请用笔画线代替导线，将图2中的电灯、开关和插座接入家庭电路中．
（3）如图3所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+”、“一”极．

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组如图，所用的滑轮每只2kg，每次将一袋50kg的水泥提升5m．（不计绳重和摩擦，g取10N/Kg）求：
（1）每次做的有用功；
（2）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端．已知R=5Ω，R的最大阻值为25Ω，电源电压恒为3V．问：
（1）图中的质量表应该用什么电表改装？______．
（2）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少？
（3）当称量物体质量达到最大值时，R消耗的功率是多少？

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

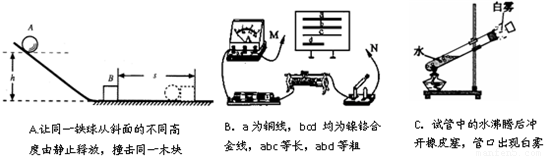

根据中如图所提供的信息，回答下列问题：
图A实验的目的是：______；
图B的实验可以探究：______；
图C的实验现象说明的物理道理是：______．

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为    ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水    （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答：    ；其原因是：    ．

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

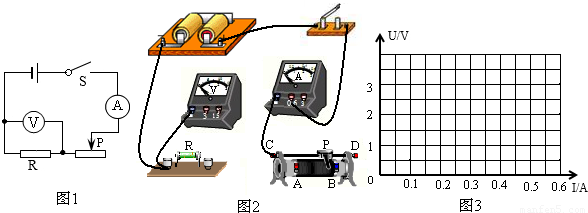

小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路．

（1）电压表应选择______的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接．
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置．其原因可能是______．（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示．

U（V）	0.5	1.0	1.6	1.9	2.5	3.0
I（A）	0.1	0.2	0.3	0.4	0.5	0.6

①请根据表中数据在图3中画出电阻R的U-I关系图象．
②小明在实验中所用电阻R的阻值为______Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为______W．
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：______．

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明同学想比较金属材料甲和金属材料乙哪个更容易导电．现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如表所示：

金属丝代号	材料	长度m	横截面积mm2
A	金属甲	1	0.1
B	金属甲	0.5	0.1
C	金属乙	1	0.1
D	金属乙	1	0.2

请你帮助小明同学完成下面的实验方案．
〔1〕请在答题卡上画出实验电路图（用“”表示金属丝）．
〔2〕根据实验电路，实验器材除金属丝、干电池、开关、导线外，还必须选用什么器材？
（3）为达到实验目的，写出实验应选取的金属丝（只需填字母代号〕．
（4）通过实验，写出你是如何判断哪种金属材料更容易导电？

科目： 来源：2012-2013学年江苏省泰州市兴化市安丰初中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．
（1）实验中通过观察______来比较电流产生的热量的多少．
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入的液体要满足的条件是______；
（3）为达到实验目的，选用的两电阻丝的阻值要满足的条件是______；
（4）该实验装置还可以研究通电时间一定时导体产生的热量与______的关系．
