科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S_l，电吹风吹出的是    风；若将开关S_l、S₂都闭合，电吹风吹出的是    风．（热/冷）

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，用气筒向装有少量水的瓶里打气，当瓶塞从瓶口跳出时．看到瓶中出现了白雾．在“瓶塞跳出，出现白雾”这个过程中，发生的物态变化是     ．这个现象说明了     ．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，将一个薄壁金属筒固定在桌面上，筒里放一些乙醚，用塞子将筒口塞紧．拿一根绳子在筒外绕几圈并迅速来回拉动，将会看到塞子跳离筒口．这个现象说明     能和内能可以相互转化，    可以改变物体的内能；改变物体内能的方式还有     ．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：填空题

小红家的电能表如甲图所示，从甲图中你能获取哪些信息，请写出一条：    ，一个月后，电能表的示数变为图乙所示，那么她们家这一个月用电    kW?h，若电费为0.56元/度，那么小红家需交电费    元．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图，L₁、L₂是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，请在“○”中填上电表符号．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题

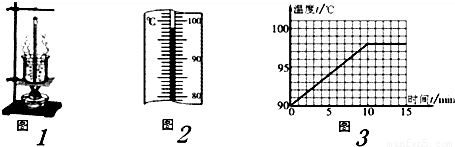

小凡同学在做“观察水的沸腾”实验中

（1）他的操作如图1所示，其中错误之处是______．
（2）纠正错误后，水沸腾时温度计示数如图2所示，为______℃，说明此时气压______（选填“＜”、“＞”或“=”）1个标准大气压．
（3）分析图3所示图象，可知水在沸腾过程中温度的特点是______．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题

小丽和小华在做“用电流表和电压表测电阻”的实验．
（1）请你帮助他们在实物连接图1中，用笔画线代替导线将实物图连线补充完整．
（2）当小丽完成电路连接后准备闭合开关时，同伴小华提醒她电路还有一处不妥当，你认为是：______．
（3）纠正实验不妥之处后开始实验，闭合开关，小丽突然发现电流表没有示数，而电压表有示数（Rx是完好的，a、b、c、d、e、f表示接线柱），且接近于电源电压，则故障可能是：______．
（4）排除故障后进行实验，做完实验后才发现把测量的电流值都写在草稿纸上（如图2）而忘记填入记录表格中．请你帮助小丽和小华把记录在草稿纸上的电流值对应填入表格中，你这样填写所依据的物理规律是______．

实验次数	1	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流I/A	______	______	______	______	______

（5）根据测量数据计算该定值电阻的阻值为______．
（6）若电源电压恒定且未知，用已知阻值为R的定值电阻代替滑动变阻器，同时撤去电压表，请用余下的器材（不要再添加其它任何器材）设计测量Rx阻值的实验电路，并在图3的方框内画出．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图，当闭合开关后，灯泡刚好正常发光，求：
（1）通过灯泡的电流是多少安？
（2）电阻R的阻值是多少？

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题

已知电阻R₁=10Ω，电阻R₂=20Ω，将R₁和R₂串联后接在电压为6V的电源上，
求：（1）R₁、R₂串联的总电阻；
（2）电路中的电流；
（3）R₁两端的电压；
（4）R₁的电功率．

科目： 来源：2012-2013学年黑龙江省大庆市肇源县福兴中学九年级（上）期末物理试卷（解析版） 题型：解答题
