科目： 来源：2011-2012学年内蒙古赤峰市宁城县九年级（上）期末物理试卷（解析版） 题型：解答题

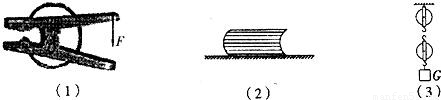

（1）请在图（1）中画出压力F的力臂L．
（2）画出图（2）中的字典对桌面压力的示意图．
（3）用滑轮组提升重物，请在图（3）中画出拉力

的绳子的绕法．（不计动滑轮、绳重和摩擦）

查看答案和解析>>

科目： 来源：2011-2012学年内蒙古赤峰市宁城县九年级（上）期末物理试卷（解析版） 题型：解答题

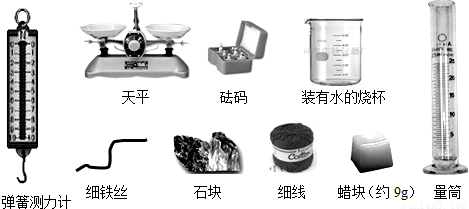

小明和小华利用如图所示的实验器材，探究物体的上浮条件，他们探究活动的过程如下：

①测量蜡块的重力
小明设计的方案：用弹簧测力计测出蜡块的重力．
小华设计的方案：用天平测出蜡块的质量，根据公式求出重力．
你认为谁______ （“小明”或者“小华”）的方案更合理，理由是______．
②测量蜡块受到的浮力．
小明在量筒中放入适量的水，把蜡块放在水中浮在水面时，测出蜡块排开水的体积，用阿基米德原理求出浮力．
你认为上述操作用存在的问题是______．
③通过比较蜡块的重力和受到的浮力，可知物体上浮的条件．
你认为物体上浮的条件是______．

查看答案和解析>>

科目： 来源：2011-2012学年内蒙古赤峰市宁城县九年级（上）期末物理试卷（解析版） 题型：解答题

某同学在探究弹簧的特点时，得出了弹簧受到的拉力与弹簧的长度的关系如图所示，请回答下列问题：
（1）这根弹簧的原长是______cm．
（2）弹簧在受到6N的拉力时，弹簧比原来伸长了______cm．
（3）分析图象及有关数据，你可得出的结论是：在弹簧的弹性限度内，弹簧受到的拉力越大，弹簧的______越长．

查看答案和解析>>

科目： 来源：2011-2012学年内蒙古赤峰市宁城县九年级（上）期末物理试卷（解析版） 题型：解答题

2009年12月26日正式运营的武（汉）广（州）高速铁路是中国里程最长、技术标准最高、投资最大的铁路客运专线，其列车平均速度为350km/h，全程运行时间将缩短至3小时．请问：
（1）武汉到广州的铁路长度是多少？
（2）铁路途经多座大桥，武汉天兴洲长江大桥是其中的关键工程，大桥全长11公里，正桥4.7公里．设计速度为80km/h，按照这个速度，一辆200m的火车通过正桥需要多长时间？

查看答案和解析>>

科目： 来源：2011-2012学年内蒙古赤峰市宁城县九年级（上）期末物理试卷（解析版） 题型：解答题

我国88式主战坦克，重40t，高2m，每条履带与地面的接触面积2m²，该坦克具有潜渡功能（g取10N/kg）
（1）若坦克顶部没入水中5m潜渡，其顶部受到水的压强是多少？坦克顶部面积为0.8m²的舱门受到水的压力为多大？
（2）若坦克对水平河床的压力为10⁵N，问坦克所受的浮力为多大？潜渡时坦克排开水的总体积是多少？

查看答案和解析>>

科目： 来源：2011-2012学年江苏省南京六中九年级（上）期末物理试卷（解析版） 题型：选择题

下图中，属于费力杠杆的是（）
