科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个    ，观察小灯泡的    可以粗略地知道风力的大小．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图所示，在静止的小磁针的上方拉一根与磁针平行的导线给导线通电时，磁针会发生偏转，改变电流方向，重做实验，磁针会反向偏转．这就是著名的    实验．该实验表明了    ．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

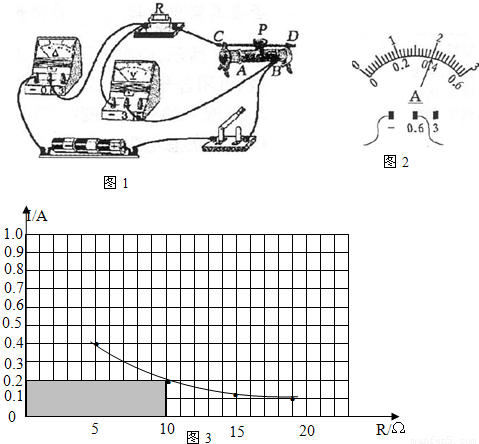

在探究“电流与电阻的关系”实验中，
（1）小新将实物连接成如图1电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．
（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图2，为______A，则R的阻值为______Ω．

（3）实验过程中，移动变阻器滑片时，眼睛应注视______的变化（选填“变阻器滑片”、“电压表示数”或“电流表示数”）．换上10Ω的电阻后，闭合开关，电压表示数将______（选填“变大”或“变小”），此时应将滑片P向______（选填“A“或“B”）端移动，使电阻两端电压为______V．多次改变电阻值，调节滑动变阻器滑片，保持电阻两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在图3中．
（4）图中阴影部分面积表示的物理量是______．
（5）把图3乙中的各点用平滑的曲线描绘出I-R图象，可得结论______．
（6）芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

为测出灯泡的额定功率，根据额定功率的意义和公式P=______，必须把灯泡两端的电压调整为______电压，并测出通过灯泡的______．

（1）为了测定额定电压为2.5V的小灯泡的额定功率，可用如图1所示电路，甲、乙是两只表，甲表是______，乙表是______．
（2）在连接线路时，电键K应处于______状态，滑动变阻器的触头应滑至______端．
（3）当合上开关S以后，发现灯泡两端的电压只有2V，为了使灯泡两端电压达到2.5V，则滑动变阻器滑片C应向______端移动．
（4）若估计到电灯阻值约10Ω，而电源由两节干电池组成，那么甲表应选的量程是______，乙表应选的量程是______．
（5）如果甲、乙两表如图2所示，此时灯泡两端的电压为______，通过灯泡的电流强度为______，灯泡功率为______．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，电阻R₁的阻值为20Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A₂的示数为0.2A．求：
（1）电源电压U．
（2）电阻R₂的阻值．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压保持12伏，L₁、L₂、L₃的电阻分别为4Ω，6Ω、8Ω．
求：
（1）S₁、S₂都断开时，电流表和电压表的示数．
（2）S₁、S₂都接通时，整个电路消耗的电功率．

科目： 来源：2012-2013学年河南省周口市鹿邑县德源中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

灯泡上所标明的电压值，是灯泡的______电压，为测出灯泡的额定功率，根据额定功率的意义和公式P=______，必须把灯泡两端的电压调整为______电压，并测出通过灯泡的______．为了测定额定电压为2.5V的小灯泡的额定功率，可用如图所示电路，甲、乙是两只表，甲表是______，乙表是______．

科目： 来源：2012-2013学年重庆市綦江县隆盛中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年重庆市綦江县隆盛中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年重庆市綦江县隆盛中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

南极是世界上最冷的地方，常年平均气温是-25℃，如图所示，一天企鹅妈妈与小企鹅之间发生了一次有趣的对话，他们的部分说法如下，其中正确的是（ ）
A．小企鹅：妈妈，这么冷，我都没温度了
B．企鹅妈妈：不对，是没有内能
C．小企鹅：冰天雪地的，可能连水蒸气都没有吧
D．企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀
