科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：填空题

如图所示，变阻器的电阻线    部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将    ，灯泡的亮度将    ．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：填空题

如图所示的电路中，电源电压为3V，闭合开关后，电压表的示数为1.2V，则L₁两端的电压为    V，L₂两端的电压为    V．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：填空题

如图所示，请写出电路中存在的三处错误．
（1）    ；
（2）    ；
（3）    ．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

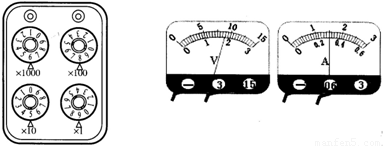

如图所示，电阻箱的示数是______Ω．电压表的示数是______V，电流表的示数是______A．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：填空题

如图1所示，是“探究物质的熔化规律”的实验装置．实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．
（1）试管内物质在熔化过程中，温度保持不变，此时温度如图2所示，读数方法正确的是    （选填“A”、“B”或“C”），示数为    ℃，该物质是    （选填“晶体”或“非晶体”）．
（2）实验时若温度计的玻璃泡碰到试管底部，则测得试管内物质的温度值偏    ．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想l：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．

上图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是l m，d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较．a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是______．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出一例用这种方法研究的问题：______．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“3.8V  1.5W”字样，请完成和解答下列问题．
（1）在图甲中a．b分别是______表．
（2）根据实验电路图，在图乙中用笔画线代替导线，补充完成实物图连接．
（3）连接电路时，应将开关______；闭合开关前，滑动变阻器的滑片P应滑在______端．
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于______造成的．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

如图所示电路中，电阻R₁的阻值是20Ω，闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A，求：
（1）通过电阻R₂的电流；
（2）电源电压；
（3）电阻R₂的阻值．

科目： 来源：2012-2013学年重庆市万州区岩口复兴学校九年级（上）第二次段考物理试卷（解析版） 题型：解答题

张林同学设计了一个风速仪，图甲是它的原理示意图．定值电阻R=10Ω欧，R_l是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如图乙），电源电压恒为3V，电流表的量程为0～0.6A，风压板是一块长方形的轻质塑料板，它的面积为0.4m²．

风级	名称	风速（m/s）	风压（Pa）
	无风	0～0.2	0～0.025
1	软风	0.3～1.5	0.056～0.14
2	轻风	1.6～3.3	0.16～6.8
3	微风	3.4～5.4	7～18
4	和风	5.5～7.9	19～39
5	清劲风	8.0～10.7	40～72
6	强风	10.8～13.8	73～119

（ 1 ）在电路中连入R的目的是______．
（ 2 ）闭合开关后电流表的读数为0.15A，风压板上所受到的压力是多少？此时的风速为多少？
（ 3 ）你认为此风速仪存在的不足之处是______（写出一点即可）．
