科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，是“探究电流产生的热量与哪些因素有关”的装置，两个烧瓶及其中煤油的质量、初温均相同，R_甲＞R_乙．
（1）电流通过导体产生的热量无法测量，本实验是通过比较______来间接比较热量多少的．
（2）实验的电路采用这种连接方式，目的是控制______相等，从而探究电流通过导体产生的热量与______之间的关系．
（3）实验中小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”，对于这个问题，小明与他的同学给出了下列四种答案，你认为最合理的是______．
A．因为煤油有颜色便于观察
B．因为煤油的热值较大
C．因为煤油的密度较小
D．因为煤油的比热容较小．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．
（1）实验开始时，滑动变阻器的滑片应移至______（选填“E”或“F”）端．
（2）小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P 时，电流表示数会发生变化，则故障可能是______．
A．电流表断路    B．变阻器接线柱接错   C．待测电阻短路    D．待测电阻断路
（3）排除故障后，移动滑片P，当电压表示数为2.4V时，电流表示数为0.2A，由此可算出电阻为______Ω．小卉同学认为这就是待测电阻的阻值，你认为有何不妥？______
（4）另有同学设计了下列如图2所示的测量方案，方案中定值电阻的阻值为R．闭合开关S，如果电压表V₁和V₂的读书分别为U₁和U₂，则电阻R_x的阻值表达式为R_x=______．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

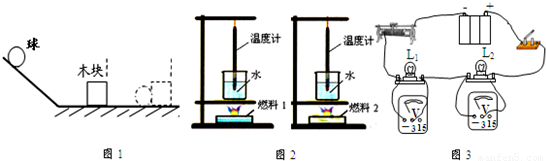

物理实验中，对于一些不易直接测量的物理量，通常利用相关的物理效应间接比较其大小．
（1）图1所示是“探究物体动能的大小与什么因素有关”的实验，该实验中“物体动能的大小”是通过______来反映的；
（2）图2所示是“比较不同燃料热值”的实验，该实验中“燃料燃烧放出热量的多少”是根据______来比较的；
（3）图3所示是“研究电流做功多少与电压关系”的实验，该实验中“电流做功的多少”是根据______来比较的．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

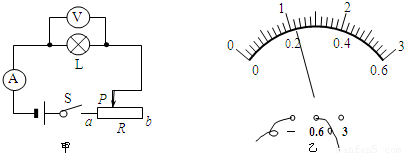

图甲是某同学做“测量小灯泡的电功率”实验的电路图，所用的小灯泡标有“2.5V”字样．

（1）此实验中电压表的量程应选______（选填“0～3V”或“0～15V”）；
（2）一位同学连接好电路，在闭合开关后调节滑动变阻器的过程中，发现小灯泡逐渐变亮，而电压表示数逐渐变小，这说明他在连接线路时______；
（3）改正电路后，移动滑片P到某一位置时，电压表示数为1V，电流表示数为0.2A，则此时灯泡的实际功率为______W；接下去，若要测定小灯泡的额定功率，应将滑动变阻器的滑片P向______（选填“a”或“b”）移动，直到电压表的示数为______V，若此时电流表指针的位置如图20乙所示，其示数为______A，则小灯泡的额定功率为______W．

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（ ）

A．串联
B．并联
C．串联、并联都有
D．不能判断

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图中的用电器，工作时电能转化为机械能的是（ ）
A．
电暖炉
B．
电饭锅
C．
电热水壶
D．
电动自行车

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

图中，符合安全用电常识的是（ ）
A．
绝缘皮破损
B．
用绝缘棒挑起电线
C．
电线上晾衣服
D．
电视天线与电线接触

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年福建省三明市宁化县城东中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题
