科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示，汽油机正处于    冲程，这个冲程是将    能转化为    能．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图是一台电冰箱的铭牌．其中，“耗电量0.50/24h”这个参数的含义是：该冰箱正常使用24h消耗的电能为    ．如果按照额定功率70W和工作24h计算，则消耗的电能是    kW?h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有    工作的特点而造成的．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

电能表是用来测量电路消耗    的仪表．小红家的电能表9月底的示数为 ，10月份小红家共用电50kW?h，10月底小红家的电能表的示数为    kW?h．50kW?h合    J．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图是额定电压为3.0V的小灯泡的I-U图线，小灯泡的额定功率是    W，正常工作时电阻    Ω．将两只这样灯泡串联后接在3.0V电源两端，每只灯泡消耗的功率是    W．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

按题目要求作图
（1）在图1中画出滑轮组最省力的绕线方式．
（2）如图2所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的作用力的方向和力臂．
（3）如图3所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线．

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如所示是这种起重机吊臂上的滑轮组，建筑工人用该轮组提升质量为10⁴N的水泥板，钢索上所用的拉力为5000N，若水泥板在20s内被匀速提升6m；试求：
（1）钢索对水泥板做了多少有用功？
（2）钢索的拉力做功了多少总功？拉力做功的功率多大？
（3）此时该装置的机械效率是多少？

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

一种有冷风和热风两个档位的电吹风，其电路如图所示，铭牌上的主要参数如下表．

额定电压U/V	220
电源频率f/Hz	50
冷风功率P1/W	33
热风功率P2/W	1200

（1）电吹风正常工作时，通过电动机的电流是多少？
（2）电热丝正常工作时的电阻多大？（结果保留一位小数）
（3）电吹风在热风档正常工作1min，电吹风消耗的电能是多少？

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

用如图所示实验装置测量动滑轮的机械效率．
（1）实验时，应竖直向上______拉动弹簧测力计，使挂在动滑轮下的物体A缓慢上升．
（2）将滑轮从图中实线位置拉至虚线位置的过程中，测力计的示数为______N，已知物体A重3.6N，物体A上升高度h为0.1m，测力计移动距离s为0.2m，则动滑轮的机械效率为______．
（3）如果增加所提物体A的重力，则动滑轮的机械效率将______（选填“变大”、“变小”或“不变”）

科目： 来源：2012-2013学年江苏省泰州市姜堰市张甸中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

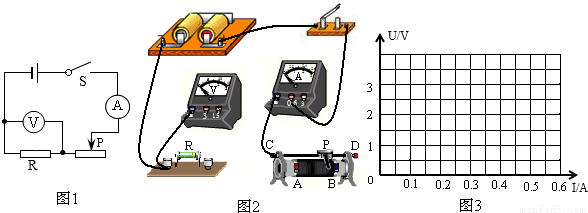

小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路．

（1）电压表应选择______的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接．
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置．其原因可能是______．（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示．

U（V）	0.5	1.0	1.6	1.9	2.5	3.0
I（A）	0.1	0.2	0.3	0.4	0.5	0.6

①请根据表中数据在图3中画出电阻R的U-I关系图象．
②小明在实验中所用电阻R的阻值为______Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为______W．
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：______．
