科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

用四只完全相同的滑轮和两根相同的绳子组成如图所示的 甲、乙两个滑轮组，不计绳重及绳子与滑轮间的摩擦，则（ ）
A．甲较省力且机械效率较高
B．乙较省力且机械效率较高
C．两个滑轮组省力程度不同，机械效率相同
D．两个滑轮组省力程度相同，机械效率不同

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：填空题

如图是一种拉杆式旅行箱的示意图，使用时相当于一个    （填“省力”或“费力”）杠杆，若箱和物品共重100N，设此时动力臂是阻力臂的5倍，则抬起拉杆的力F为    N．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：填空题

如图所示杠杆，O是支点，中间挂一重物G，如果在杠的另一端M处加一个力F使杠杆平衡，则沿MP方向这个力F    ，沿MQ方向F    ，沿MN方向F     （填“大于”、“等于”或“小于”）．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：填空题

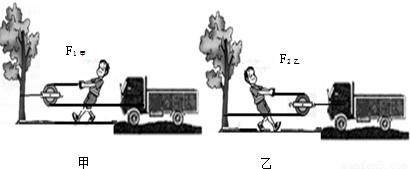

一辆小汽车陷进了泥潭，司机按如图所示的甲、乙两种方式安装滑轮，均可能将小汽车从泥潭中拉出．你认为甲方式中滑轮的作用是    ；设两种方式将汽车拉出的最小力的大小分别是F₁、F₂；则F₁    F₂（填“＞”“＜”或“=”）；如按乙方式，人拉绳头移动了0.5m，那么小汽车被拉动了    m．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：解答题

在图中画出力F₁和F₂的力臂．（支点为O）

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：填空题

小明站在地面上用一个滑轮组提升重物，试在图中画出绕线的方法．

科目： 来源：2012-2013学年江苏省连云港市灌南县实验中学九年级（上）月考物理试卷（10月份）（解析版） 题型：解答题

在“研究杠杆平衡条件及机械效率”实验中：

（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母A向______调（填“左”或“右”）．
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向右移动______格．
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将______．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
（4）如图丙所示的案秤是个不等臂杠杆，根据杠杆的平衡条件，如果案秤内放一物体平衡时砝码重F₁______货物重F₂．（填大于/等于/小于）
（5）如图丁所示，利用此实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在杠杆下面的钩码缓缓上升．
实验中，钩码总重G为1.0N，若将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______%．
