科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
某同学为了探究并联电路中干路的电流与各支路电流之间的关系，设计电路如图所示．
（1）当闭合开关了，该同学发现电流表A
1指针向“O”刻线左边偏转，则故障原因可能是什么？
（2）如闭合开关了，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，那该怎么办？
（3）排除一切故障后，该同学分别记下电流表A、A
1、A
2示数，然后换上另外两个灯泡，再次计下三个电流表示数，两次记录的数据如下表：
| | A的示数 | A1的示数 | A2的示数 |
| 第一次测量 | 0.8A | 0.3A | 0.5A |
| 第二次测量 | 0.7A | 0.4A | 0.3A |
根据上表的数据分析，可得出结论是______．
查看答案和解析>>
科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
小明同学用如图所示的电路研究“电流与电阻的关系”．
（1）在连接电路时，开关必须______，在开关闭合前，应将滑动变阻器的滑片移到______（最左端、最右端）；闭合开关，调节滑动变阻器使电压表的示数为4V，电流表的示数为0.4A，则定值电阻R的阻值是______；现将它换成20Ω的电阻接入电路来进行研究，则下一步应进行的操作是：______．
（2）小明同学按上面的电路研究通过导体的电流跟导体电阻的关系．电源电压保持不变，他不断改变R的阻值，测得相应的电流如下表，分析表中数据可知：电流跟电阻______反比（填“成”或“不成”），这与欧姆定律______（填“相符”或“不符”），其原因是______．
| 次数 | R（Ω） | I（A） |
| 1 | 2 | 0.40 |
| 2 | 4 | 0.32 |
| 3 | 6 | 0.25 |
查看答案和解析>>
科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
做测定电阻阻值的实验：

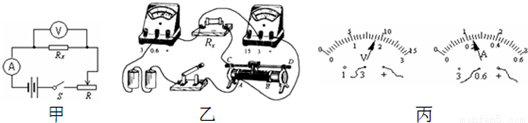

（1）小明根据如图甲所示的电路图，将实验器材连接成实验电路如图乙．同小组的小亮在检查时认为，从实验目的来看实验电路上有一根导线连接错了，建议小明改接．①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：______（具体说明是什么影响）．
（2）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用______．
（3）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图丙所示，则电压表的读数是______V，电流表的读数是______A，被测电阻R
x的阻值是______Ω．
查看答案和解析>>
科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
如图所示电路中，电源电压不变，电阻R
1=45Ω．当闭合开关S后，电压表的示数是9V，电流表A
1的示数为0.3A．求：
（1）电流表A
2的示数；
（2）电阻R
2的值．
查看答案和解析>>
科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
如图所示的电路中，当开关S闭合后，滑片P位于B端时，电压表的示数为9V，电流表示数为0.15A；滑片P位于R
1中点C时，电压表的示数为6V．求：
（1）滑动变阻器R
1的最大阻值：
（2）电源电压U和R
2的阻值．
查看答案和解析>>
科目：
来源：2012-2013学年江苏省常州市七校九年级（上）月考物理试卷（12月份）（解析版）
题型：解答题
小明同学设计的“风力测试仪”在校科技节上备受师生们的青睐，“风力测试仪”的原理如图所示．电源电压6V，R
为保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，球P受风力作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A．已知悬挂点O与电阻丝B端为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1）R
的阻值；（2）无风时电流表示数；（3）在风力作用下，当金属细杆OP在图示位置静止时，作出F风的力臂，并求出该力的大小．
查看答案和解析>>
科目：
来源：2012-2013学年江西省宜春市高安市杨圩中学九年级（上）第二次月考物理试卷（解析版）
题型：填空题
一个盛水的平底茶杯，质量为450g，底面积为50cm2，放在水平桌面上，杯子和水所受的重力为 N（g取10N/kg），杯子对桌面的压强为 Pa．
查看答案和解析>>
科目：
来源：2012-2013学年江西省宜春市高安市杨圩中学九年级（上）第二次月考物理试卷（解析版）
题型：填空题
在密度单位中，lg/cm3= kg/m3．测得一只苹果的质量为171g、体积为l80cm3，则苹果的密度为 kg/m3．
查看答案和解析>>
科目：
来源：2012-2013学年江西省宜春市高安市杨圩中学九年级（上）第二次月考物理试卷（解析版）
题型：填空题
去年7月我国“蛟龙号”载人深潜器完成了水下5000m级深潜实验．今年6月又将挑战7000m深海．已知海水密度为1.03×103 kg/m3，取g=10N/kg．则深潜器在7000m深处所受海水的压强是 Pa．深潜器从5000m继续下潜的过程中，受到的浮力 （填“变大”、“不变”或“变小”）
查看答案和解析>>
科目：
来源：2012-2013学年江西省宜春市高安市杨圩中学九年级（上）第二次月考物理试卷（解析版）
题型：填空题
如图，某物块用细线系在弹簧测力计下，在空气中称时示数是15N，浸没在水中称时示数是5N，则此时物块受到水的浮力为
N，物块的密度为
kg/m
3．（水的密度为1.0×10
3
kg/m
3 ）
