科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

图是用“瓶起子”起瓶盖的示意图．请画出动力F₁对支点0的力臂，并画出阻力的示意图．

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示，滑轮组要吊起重物，请画出最省力绕绳的方法．

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

画出右图所示撬大石头最小的动力F及它的力臂．

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明放学回家，看见水平茶几的中央放着一个盛有水的平底玻璃杯，如图所示．于是他利用家中的皮尺测得水深12cm，粗略测出玻璃杯的底面积为2×10^-3m²；又估测出水和杯子的总质量约为0.4kg；并提出了下列问题．请你同他一起解答这些问题．（g取10N/kg，ρ_水=1.0×10³kg/m³）
（1）水和杯子的总重力；
（2）水对杯底的压力、压强；
（3）杯子对水平茶几的压强．

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

过去农村用的舂米工具是一个杠杆，如图是它的结构示意图．O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷．若石球重50N，要将石球抬起，脚至少用多大竖直向下的力？（摩擦和杠杆自重均忽略不计）

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

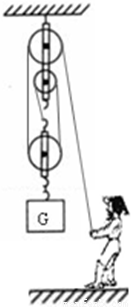

如图所示，物体重G₁=1000N，人体重G₂=600N，人站在地面上拉绳子的一端，使物体以2m/s的速度匀速上升，已知动滑轮所受重力为200N．
求：（1）人所施加的拉力；
（2）地面对人的支持力；
（3）绳子自由端的运动速度．
要求：画出相应的受力分析图．

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年宁夏银川市贺兰四中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在探究“压力作用效果与哪些因素有关”的实验中，小邹同学用一块海绵和两块规格相同的长方体砖块做了如图所示的一系列实验，请仔细观察，并分析回答下列问题：
（1）压力的作用效果的大小是通过比较海绵的______程度来确定．
（2）分析比较图乙和丙的实验现象，可以得出的结论：______．
（3）分析比较图______的实验现象，可得出结论：当受力面积相同时，压力越大，压力作用效果越显著．
（4）进一步综合分析图甲、乙、丙和丁的实验现象，并归纳得出结论：______．
