科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

小明组装了如图所示的可调光台灯．小红说：“滑片P在B端时比在A端时整个电路省电．”小明想：滑片P在B端时灯和滑动变阻器都工作，反而比滑片P在A端时灯单独工作还要省电，这是为什么呢？
（1）他从实验室找来一个电压恒定的电源，电阻丝R₁、R₂，及相关的一些器材进行探究．
①下图是他实验电路的一部分，在这个电路中电阻丝只接入R₁，通电5min记录温度计升高的示数．
②为了验证滑片P在B端时整个电路消耗的电能是否减少，他在原电路中再接入电阻丝R₂，此时应将R₂与R₁ ______联，待煤油冷却后，同时放入原来的烧瓶中．通电5min发现这次温度计升高的示数比上次少．从而验证了小红的说法是正确的．
③实验中，小明是通过观察 ______来反映电阻丝消耗电能的多少．
（2）他进一步思考灯变暗时省电的原因是：电源电压不变，由于电路的总电阻 ______，导致电路的总功率 ______，相同时间内消耗的总电能少．
（3）小明家的电暖气有高温和低温两个档位，为了节省电能又不至于太冷，常使用低温档，比使用高温档时接入电路中的总电阻要 ______．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成______的不良后果．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，有灯泡L₁、L₂，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L₁、L₂并联，开关控制整个电路，电流表测总电流，电压表测L₁的电压，滑动变阻器改变通过L₂的电流．请画出电路图并连接实物图．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

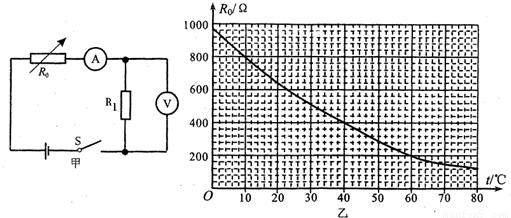

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R置于细菌培养箱内，其余都置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R₁的阻值是200Ω．热敏电阻R的阻值随温度变化的关系如图乙所示．求：
（1）当培养箱内的温度降低时，电流表的示数如何变化？
（2）当培养箱内的温度为40℃时，电压表的示数是多大？
（3）已知电流表的量程是0--30mA，电压表的量程是0--8V，则此电路能够测量的最高温度是多大？此时热敏电阻R消耗的电功率是多大？

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

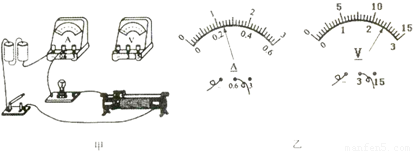

在用伏安法测小灯泡电阻的实验中，

（1）在图甲中，请你用笔画线将电压表正确连入电路；
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端（填“左”或“右”）；
（3）连接完电路后，闭合开关，无论怎样移动滑片，灯泡都不发光，电流表示数为零，电压表的示数为3V，这可能是由于______造成的；
（4）某次实验时电压表和电流表的示数如图乙所示，此时小灯泡的电阻为______Ω；
（5）若小明同学在做实验时，移动滑片的位置，多次测量过程中观察到电压表和电流表的示数大小变化是相反的，则产生该现象的原因可能是______．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两端阻值不同的电阻丝（R₁＜R₂）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．
（1）在这个实验中，电流产生的热量多少是通过______体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”，这种方法在物理学研究中经常用到，请举一例：______．
（2）甲装置可探究电流产生的热量与______的关系．
（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与______的关系．
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球______（填气球字母标号）相通的电阻丝产生热量最多．
（5）教材上的实验装置如图丙所示（烧瓶与图中的相同）．比较甲、乙和丙图所示的两种不同的实验装置，你认为较好的装置是______，理由是：______．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．
（1）这两个烧瓶中所盛煤油的质量应该______．
（2）小红问小明“水比较容易获得，干嘛不用水代替煤油”．对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是（______）
A．因为煤油有颜色便于观察   B．因为煤油有比较大的热值
C．因为煤油有比较小的密度   D．因为煤油有比较小的比热容
（3）实验中，小明和小红发现B烧瓶中温度计的示数升高的快．这表明：在电流和通电时间相同的情况下，导体的电阻越______，产生的热量越多．

科目： 来源：2012-2013学年河南省驻马店市上蔡县一中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题
