小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．

额定电压	220V
频率	50Hz
额定加热功率	920W

请解答如下问题：（计算结果若不能整除，保留一位小数）
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）若电阻R₂的阻值为1210Ω，则电阻R₁的阻值为多少？
（3）在傍晚用电高峰期，供电电压可能会下降．当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

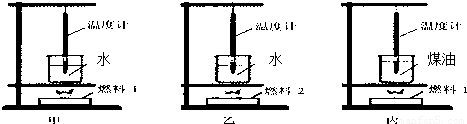

如图所示，甲．乙．丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．
（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验．
（2）水和煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）．
（3）实验中发现水和煤油升高相同温度时，加热水的时间长，说明水的比热容比煤油______．（填大或小）
（4）酒精的热值为3.0×10⁷J/kg，完全燃烧10g酒精放出的热量为______J．

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

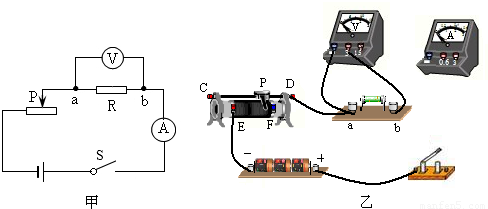

在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω  2A”、“50Ω  1A”），导线若干．
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．
（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向______（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：______．
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是______．他这样选择的理由是：______．

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：选择题

如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力（ ）
A．逐渐增大，方向向右
B．逐渐减小，方向向右
C．逐渐增大，方向向左
D．逐渐减小，方向向左

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：选择题

小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知（ ）

A．电阻丝的总电阻为7.5Ω
B．当电压表示数为2V时，物体M向左移动了5cm
C．当电压表示数为1V时，物体M向左移动了5m
D．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30cm

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：选择题

如图所示，额定电压为110V的A、B两盏电灯，额定功率分别为100W和25W．把它们接到220V的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电路是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：选择题

小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）

A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W

科目： 来源：2012-2013学年四川省成都市九年级（上）期末物理模拟试卷（解析版） 题型：解答题

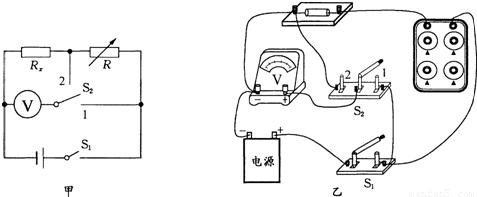

实验室中要测量一个阻值约为数百欧的电阻．提供的器材有：电源（电压约5V）、学生用电压表（0～6V）、电阻箱R（0～9999Ω  5A）、开关S₁和S₂、导线若干．现要测量待测电阻R_x的阻值，设计了如图甲所示的实验电路图．

（1）小虎进行的实验过程如下：
①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“ד，并用笔画线代替导线画出正确的接法．
②电路连接正确后，闭合S₁，将S₂拨到触点1时，电压表的读数为U₁，则电源电压为______．
③闭合S₁，将S₂拨到触点2，当电阻箱的阻值调为R时，电压表的示数为U₂，则待测电阻的阻值R_x=______．
（2）如果实验器材中没有提供电压表，现再提供一只电流表（0～0.6A），利用上述器材，你认为______（选填“能”或“不能”）较准确测出该待测电阻的阻值，原因是______．
