    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：填空题

    一个“12V、6W”的小灯泡，如果接到36伏电源上，为使其正常发光，需串联一个阻值为    Ω的电阻，该电阻消耗的功率是    W．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：填空题

    有两个定值电阻R1=12Ω，R2=24Ω，串联后接在某电源上，R1、R2两端的电压之比为    ；R1、R2消耗的电功率之比为    ；如并联后接在同一电源上，通过R1、R2的电流之比为    ；R1、R2消耗的电功率之比为    ．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

    将标有“6V 3W”和“6V 9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，则加在电路两端电压是______ V；此时两灯的实际功率各为______W和______ W．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：填空题

    对人体的安全电压是    V．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

    综合作图--小雨房间的灯：
    小雨的房间里，天花板吊灯由3个灯泡组成，学习桌上安装了一个学习台灯，床头安装了一个可调亮度的床头灯．
    现在，给你一个电源、3个开关、5个灯泡、一个滑动变阻器和若干导线，请设计一个可以实现小雨房间照明情况的电路，将电路图画出．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

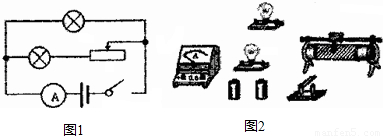

    根据图1所示的电路图，用笔划线代替导线，将图2所示的实物图连接起来．（要求：导线不能交叉）

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

    请在图所示的照明电路上，标出火线、零线，并按安全用电的原则，连接好电路中的相关元器件．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

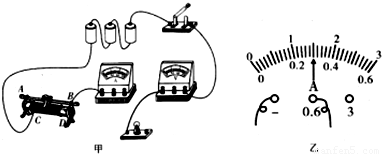

    某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W 左右．

    （1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉．
    （2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______．
    （3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中．
    （4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．
    电压U/V1.52.02.53.03.84.0
    电流I/A0.20.220.250.280.34
    电功率P/W0.30.440.6250.841.36
    灯泡发光情况很暗→暗→正常发光→很亮
    （5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且灯泡的______，灯泡发光越亮．
    （6）用图乙电路还可测量灯泡的______，当小灯泡正常发光时的电阻是______Ω（取整数）．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

    探究电流与电压、电阻的关系．
    [提出问题]通过导体的电流与导体两端电压及导体电阻的大小有什么关系？
    [猜    想]①导体的电阻一定时，通过导体的电流与其两端电压成正比．
    ②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比．
    ③导体两端的电压一定时，通过导体的电流与导体的电阻成反比．
    [实验器材]电源（电压恒为4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω  2A、50Ω  1A），导线若干．
    [实验过程]（1）根据如图所示实物图在虚线框内画出电路图．

    （2）小明按如图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是______．
    （3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一．分析数据可得出猜想______是正确的．
    表一
    电压U/A1.21.62.02.42.8
    电流I/A0.120.160.200.240.28
    表二
    电阻R/Ω51015
    电流 I/A0.300.150.10
    （4）小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5 V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据．分析数据得出，猜想③是正确的．实验中，小红多次移动变阻器滑片的目的是______．
    （5）小华在探究猜想③时，重新设计了电路，保持电压表的示数为3 V，得到了与表二相同的数据，也完成了实验探究．小华与小红的实验相比不同之处是：______．
    [知识拓展]
    ①小明实验时选择的是______Ω电阻．
    ②小红实验时选择的变阻器规格是______．

    查看答案和解析>>

    科目： 来源：2012-2013学年湖北省咸宁市赤壁市赵李桥镇中学九年级（上）第四次月考物理试卷（解析版） 题型：解答题

    如图所示，在金属管内装一些酒精，当迅速来回拉动绕过金属管的粗绳时，筒壁会发热，一会儿，看到紧塞在管口的塞子突然被射出，同时听到“呯”的一声．请自选文中某一现象，作简要解释．
    现象：______
    原因：______．

    查看答案和解析>>
