科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，当开关S闭合时，电压表V₁    V₂（选填“＞”“=”“＜”），当开关S闭合与断开时，R₂两端的电压之比是3：1，则断开S时，R₁与R₂的电阻之比是：    ．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，看漫画，读信息，回答问题．
在炎热的夏天，将茶叶包装后放入冰箱，用低温的方法贮存，可以延长茶叶的保质期．
（1）请解释图中茶叶包装表面“汗”产生的原因？______．
（2）过一会儿，发现茶叶包装表面的“汗”又消失了．这属于什么物态变化？
______．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是探究“水的沸腾”的实验装置图，图中水的温度是    ℃．为了缩短把水加热到沸腾的时间，请你提出一条有效的操作建议：    ．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

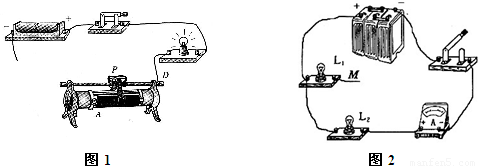

下列图1要求滑动变阻器的滑片右移时，灯的亮度变亮，图2要求电流表测量灯L₂的电流，请将线头接在恰当的位置．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

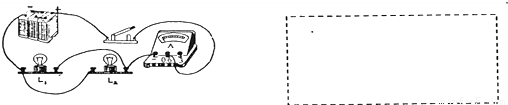

根据如图所示的实物图，在虚线框内画出对应的电路图．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

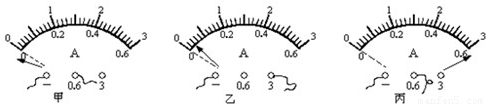

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______．

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年福建省厦门市九年级（上）期中物理试卷（解析版） 题型：解答题

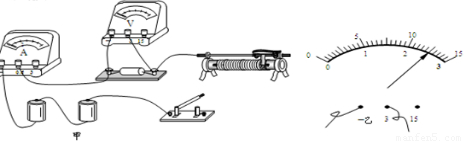

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动滑动变阻器的滑片，电流表的示数应______选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表的示数如图乙所示，其示数为______V．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	-	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）请在丙图中作出通过导体的电流与导体两端电压的关系图线．由图可知电流与导体两端电压的关系是______．
