科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

用如图所示的滑轮组提起重1000N的货物，所用拉力是400N，绳的自由端被拉下2m．关于这个滑轮组工作的下列说法中，正确的是（ ）

A．总功是800J
B．额外功是100J
C．有用功是400J
D．机械效率是62.5%

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

图中，一个站在地面上的工人利用滑轮组，省力地将重物提起来，请画出滑轮组的绕线．

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂．请在图中作出F₂的力臂L₂及力F₁．

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

画出小球的重力及对斜面压力的示意图．

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，工人利用滑轮组将沙子从地面提升到三楼，（每层楼高3米）沙子的质量为50kg，装沙子的桶的质量8kg，动滑轮的质量为2kg，工人匀速拉绳子的力为300N（忽略摩擦和绳重，g取10N/kg）
求：
（1）工人做的总功；
（2）工人做的额外功．
（3）滑轮组的机械效率．

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，斜面长S=10m，高h=4m．用沿斜面方向的推力F，将一个重为100N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力做了100J的功．求：
（1）运动过程中克服物体的重力做的功；
（2）斜面的机械效率；
（3）推力F的大小．

科目： 来源：2012-2013学年辽宁省盘锦市新兴中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

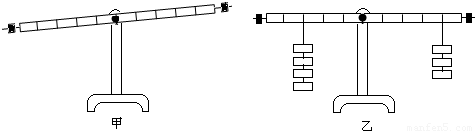

物理实验小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．
（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向______（选填“左”或“右”）移动，将杠杆调在水平位置的目的是为了方便测量______．

（2）实验中测得的数据如表所示，表格中漏填的数据为______N．

测量序号	动力F1/N	动力臂l1/cm	阻力F2/N	阻力臂l2/cm
①	1	20	2	10
②	2	15	1.5	20
③	3	5	______	15

（3）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，原因是实验过程中______（填字母）．
A．没有改变力的大小       B．没有改变力的方向
C．没有改变力的作用点     D．实验次数较少，结论具有偶然性．
