科目： 来源：2012-2013学年江西省南昌市九年级（上）期中物理试卷（解析版） 题型：解答题

如图电源电压保持不变，R₁=R₂=R₃=20Ω，当S₁、S₂都断开，电流表示数是0.3A，求：
（1）电源电压
（2）S₁、S₂都闭合时，电流表示数是多少？

科目： 来源：2012-2013学年江西省南昌市九年级（上）期中物理试卷（解析版） 题型：解答题

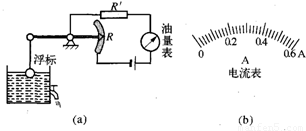

如图所示是一种自动测定油箱内油量的装置，R是滑动变阻器，它的滑片在杠杆的一端，油量表（油量显示器）实际上是一个电流表（是由电流表改装而成）．
（1）电路中的电阻R′称为保护电阻．试说明，为什么称R′为保护电阻．
（2）已知油量表（电流表）的量程是0.6A，表盘如图（b）所示，电源的电压为12V．设计时规定，通过油量表的最小电流为0.1A．按照这一规定，保护电阻R’的阻值和滑动变阻器R的最大阻值应该分别是多大？
（3）若油量表的最大示数设计为120L，最小示数设计为20L，请在图（b）的刻度上标出这两个对应的油量示数．

（4）当滑片处于滑动变阻器的中间位置时，油量表将应显示为多少升？这时电路中的电流是多大？

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

用塑料瓶、透明胶带、螺母、塑料管、容器和水等制作了一只潜水艇模型，如图所示．潜水艇在下沉过程中所受水的压强    （填“增大”、“减小”或“不变”）．

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

工人师傅给墙壁贴瓷砖时，为了保证瓷砖在同一水平线上，利用了一根灌有适量水的足够长透明软管，如图所示．使用时，先在墙上某一位置确定点A，然后将管子的一端放在A处，让管内水面与A点始终相平，另一端放在墙面的不同地方并记下管内水面的位置B，连接A、B便画出了一条水平线，这里用到的物理知识是    ，请再举一个与图工作原理相同的事例：    ．若图中软管中间某位置压瘪了一点，将    （填“影响”或“不影响”）水平线的准确程度．

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示，穿旱冰鞋的小孩用手推墙，会感到墙在推他，他自己也会后退，此现象说明    ；用力弯锯条，锯条变弯了，此现象说明    ．

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

小刚从家中出发到达彭城广场后，沿原路返回家中，在返回过程中一半路程步行，一半路程骑自行车．路程与时间图象如图所示．则步行的是图中    段，小刚家到彭城广场的路程为    m，小刚骑车的速度为    m/s．

科目： 来源：2012-2013学年湖南省永州市陶铸中学九年级（上）月考物理试卷（解析版） 题型：填空题

小明用如图所示的滑轮组提升重5N的小车A，不考虑摩擦和绳重，请回答下列问题：
（1）若不计动滑轮的重力，绳子自由端弹簧测力计的示数应是    ；
（2）实际操作时弹簧测力计的示数是2.5N，动滑轮总重是    ．
