科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，当开关S闭合时，电流表示数    ，电压表示数    ．

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

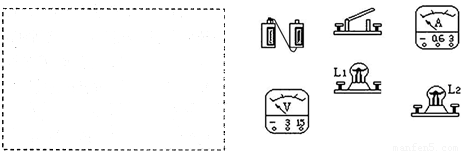

在图中，要求L₁、L₂串联，用电流表测量电路中的电流（约为0.4A），电压表测量灯泡L₁两端的电压，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将图中各个元件连接起来．

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

根据实物图再虚线框中画出电路图．

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

小文利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将乙图所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是：断开开关，将滑动变阻器的滑片移到最左端，将5Ω的电阻更换为10Ω的电阻接入电路，闭合开关，向______（填“左”或“右”）移动滑动变阻器的______，使电压表示数为______V时，读出电流表的示数．

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电源电压及电阻R₁和R₂两端的电压分别是多少？（写出计算过程和并必要文字说明）

科目： 来源：2012-2013学年安徽省合肥市肥东县白龙中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电源电压保持不变，电阻R₁=30Ω，电流表A₁的示数为0.4A，A₂的示数为0.8A，求：
（1）电源电压；
（2）R₂的阻值；
（3）干路中的总电流．
