科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：填空题

家庭电路中各盏照明灯是    联的；如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是    ．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

图为用剪刀修剪树枝时的情景，请在图中画出动力F₁的力臂L₁．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示，为一种调光台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上．图乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

请在图所示的照明电路上，标出火线、零线，并按安全用电原则，将灯泡、拉线开关、双孔插座接入电路．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

我们都做过“探究杠杆平衡条件”的实验．
（1）实验前没有挂钩码时，若杠杆左端下倾，则应将右端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡，实验前使杠杆水平平衡的目的是______．
（2）实验中，用图所示的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式．这主要是因为该种方式（______）
A．一个人无法独立操作     C．力臂与杠杆不重合
B．需要使用太多的钩码     D．力和力臂数目过多
（3）图中，不改变支点O右侧所挂的两个钩码及其位置，保持左侧第______格的钩码不动，将左侧另外两个钩码改挂到它的下方，杠杆仍可以水平平衡．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：填空题

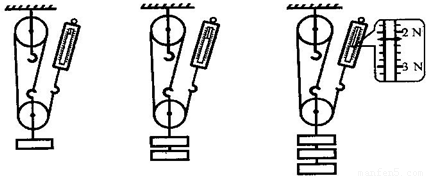

在“探究影响滑轮组机械效率的因素”实验中，某同学用如图所示的同一滑轮组分别做了三次实验，实验数据记录如下：

实验次数	钩码重/N	钩码上升的距离/cm	弹簧测力计的读数/N	弹簧测力计上升的距离/cm	机械效率
1	2	8	0.8	24	83.3%
2	4	5	1.5	15
3	6	10			90.9%

（1）在表中空格处填下适当的数据（机械效率用百分数表示，保留一位小数）．
（2）在实验操作中应竖直向上    拉动弹簧测力计．
（3）从实验数据分析得出：使用同一滑轮组，    可以提高滑轮组的机械效率．
（4）滑轮组的机械效率可能还与其它因素有关，请你作出恰当的猜想：滑轮组的机械效率与    有关（写出一种影响因素即可）．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请问：实验的目的是探究钢球动能的大小与______的关系；实验时，它是通过观察______，从而判断钢球动能的大小．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：填空题

小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示．已知电源电压和电阻R₁的阻值均恒定，电流表A的量程为0～0.6安，电压表V₁的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R₂上标有“50Ω  1A”的字样．

（1）小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在    端（填“左”或“右”）．闭合开关，发现电流表A与电压表V₁的示数为零，电压表V₂的示数不为零，若是电路中的电阻R₁或滑动变阻器R₂发生故障．则故障是    ．
（2）排除故障后，继续进行实验，记录电流表A与电压表V₁的示数，得到一组实验数据，如下表所示．

实验序号	1	2	3	4	5
电压表V1示数（V）	1.6	1.8	2.0	2.2	2.4
电流表A示数（A）	0.16	0.18	0.20	0.22	0.24

分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成    比．
（3）实验中，记录电流表A与电压表V₂的示数，得到一组实验数据，根据实验数据作出U-I图线（实线部分），如图所示．则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为    安．

科目： 来源：2009-2010学年江苏省南京市江宁区九年级（上）期末物理试卷（解析版） 题型：解答题

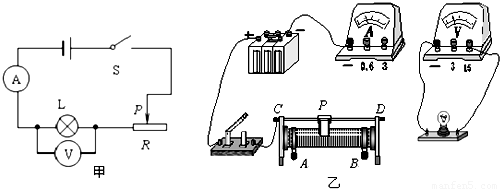

在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．

（1）如果小灯泡的额定功率小于2w，电流表的量程选______A为宜；
（2）请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）；
（3）在实验中，若电压表示数为2V，则灯泡的实际功率______额定功率（选填“＞”、“＜”或“=”）；
（4）当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和______．当电压表的示数为______V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为______W；
（5）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中两个操作不当之处：
①______；
②______．
