科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：选择题

击剑比赛中，当甲方运动员的剑（图中用“S_甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L_乙亮．下面能反映这种原理的电路是（ ）

A．
B．
C．
D．

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）

A．较亮的灯中电流较大
B．较暗的灯中电流较大
C．电流一样大
D．条件不足无法判断

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压为3V，当开关S₁，S₂都闭合时，则（ ）

A．电压表被烧坏
B．电流表将被烧坏
C．灯L₁亮，灯L₂不亮
D．两只灯泡都将被烧坏

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：选择题

如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则导体R₁和R₂两端的电压分别为（ ）
A．1.8V  7.2V
B．7.2V   1.8V
C．1.8V   9V
D．9V  1.8V

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：解答题

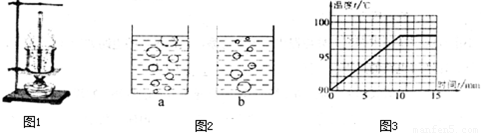

小凡同学在做“观察水沸腾”实验中
（1）他的操作如图1所示，其中错误之处是______．
（2）纠正错误后，观察到水沸腾前和沸腾时水中气泡的上升情况不同如图2中的a，b所示．则图中______是水沸腾前的情况，图中______是水在沸腾时的情况．
（3）由图象3可知，水在沸腾时的特点是______．

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：填空题

用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为    ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水    （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答：    ；其原因是：    ．

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“串联电路电压的规律”实验中：
（1）小珊想用电压表测量灯泡L₁的两端电压，连接的电路如图1所示，闭合开关后将会出现什么情况？（假设电路中各元件完好）
答：灯L₁______，L₂______，（两空均填“亮”或“不亮”）；电压表______（选填“有”或“没有”）读数．
（2）图1中只有一根导线连错，请在连错的导线上画“×”，并用笔画线表示导线将电路连接正确．
（3）改正电路后，请在空方框内如图2所示，对照实物图画出电路图．
（4）闭合开关，如图3所示，电压表示数为______V，若电源电压为3V，则L₂两端的电压为______V．

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：解答题

小余按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示．
（1）在连接电路的过程中，开关应该______
（2）在使用电流表测A处电流时，小余闭合开关再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转，但偏转角度很小，如图2所示，下一步他应该如何操作：______．

（3）他改正后用电流表分别测出电路中的A、B、C处的电流，如下表．通过对数据的分析，可以得出的结论是______

实验次数	A处的电流I/A	B处的电流I/A	C处的电流I/A
1	0.10	0.12	0.22
2	0.22	0.24	0.46
3	0.25	0.30	0.56

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，当开关S闭合后，电流表A₁、A₂、A₃的示数分别为1.2A、1A、0.6A，则通过L₁、L₂、L₃的电流分别是多大？

科目： 来源：2012-2013学年山东省烟台市海阳二中九年级（上）期中物理试卷（解析版） 题型：解答题

现在家家户户都安装了太阳能热水器（如图）．请问：
（1）太阳能热水器有哪些特点？（说出两点即可）
答：①______②______．
（2）太阳能热水器在工作时其能量如何转化？答：______．
（3）若热水器的水箱内装有160kg水，经阳光照射后，水温由20℃升高到70℃，水吸收的热量多少焦？[水的比热容是4.2×10³J/（kg?℃]．
